Наушники jbl live 650 btnc определить микросхему

[mzn]

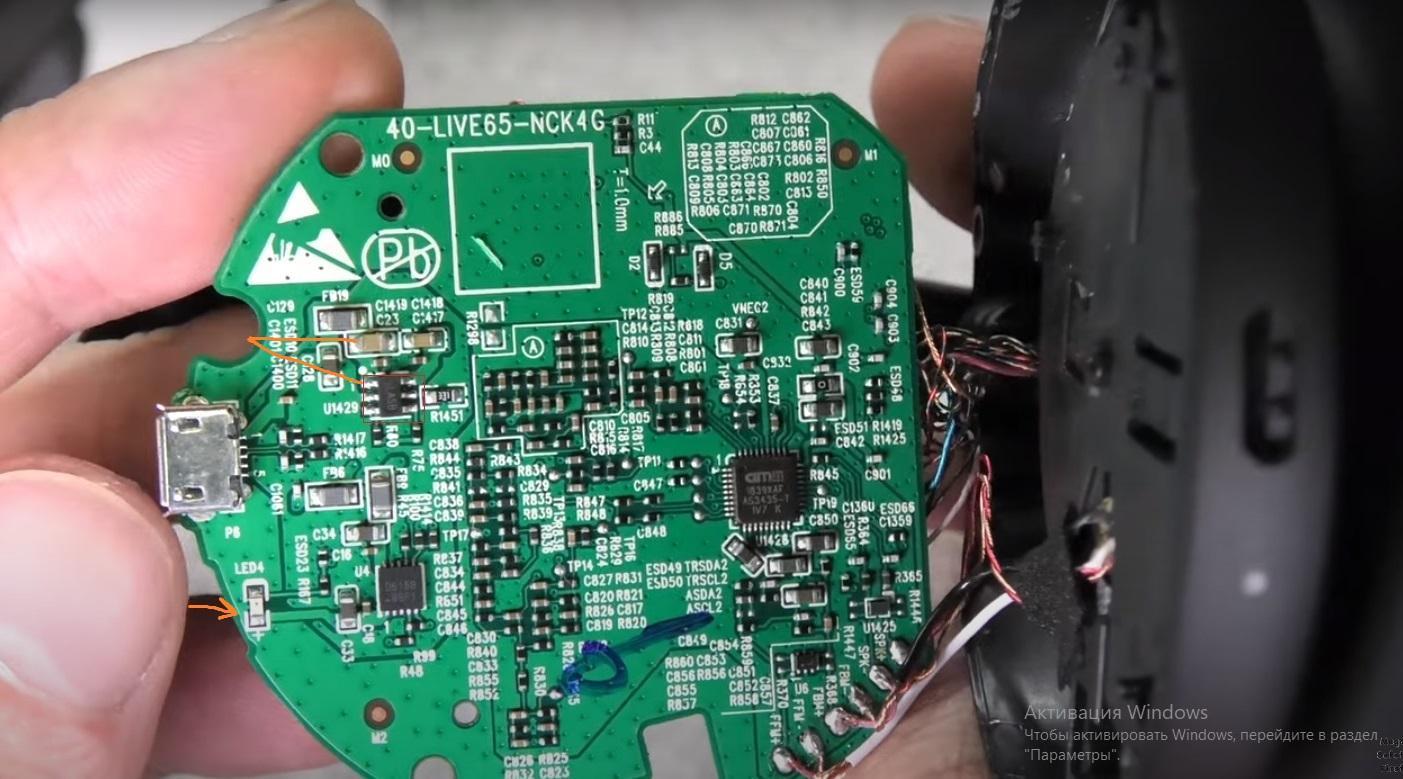

На маске вроде бы невидно ничего подозрительного.Попробовать кинуть перемычку на левый выход керамики и 1ю ногу и зарядить?

[mzn]

Кинул аккуратно перемычку, наушники зарядились до 4.1в и индикатор потух сигнализируя что наушники зарядились..Если я оставлю такой колхоз не спалю наушники в будущем при использовании).

[Toxa]

9 часов назад, mzn сказал:

Кинул аккуратно перемычку, наушники зарядились до 4.1в и индикатор потух сигнализируя что наушники зарядились..Если я оставлю такой колхоз не спалю наушники в будущем при использовании).

Доброе время суток всем!

Выше предупреждал, что под каждый тип переключателя есть свои номиналы обвязки. Всё это досконально расписано в даташите на впаянный вами экземпляр. Не надо искать того . чего там нет. Просто работа данного переключателя с обвязкой для старого (другого) будет некорректной. Хотите сделать что бы чётко всё срабатывало, переводите мануал и перепаивайте элементы (их там всего 2-3 шт)  согласно значениям именно для данного переключателя. Всё остальное называется онанизмом. Либо забить болт и юзать как есть. А что бы не думалось, просто замерить максимальный зарядный токи проходящий через коммутатор и сравнить их с допустимым значением в даташите. И не заряжать другими зарядками (раскачками, для быстрой зарядки и т.д.).

[фёдор]

2 часа назад, Toxa сказал:

Доброе время суток всем!

Выше предупреждал, что под каждый тип переключателя есть свои номиналы обвязки. Всё это досконально расписано в даташите на впаянный вами экземпляр. Не надо искать того . чего там нет. Просто работа данного переключателя с обвязкой для старого (другого) будет некорректной. Хотите сделать что бы чётко всё срабатывало, переводите мануал и перепаивайте элементы (их там всего 2-3 шт)  согласно значениям именно для данного переключателя. Всё остальное называется онанизмом. Либо забить болт и юзать как есть. А что бы не думалось, просто замерить максимальный зарядный токи проходящий через коммутатор и сравнить их с допустимым значением в даташите. И не заряжать другими зарядками (раскачками, для быстрой зарядки и т.д.).

Да нет в нём никакой регулировки не предустановленной ни для юсера, это же просто ключ а не DC/DC преобразователь, есть вывод под изменение предельного тока, вывод разрешения, вх. вых. напряжение, земля и вывод ошибки.

[фёдор]

18 часов назад, mzn сказал:

Кинул аккуратно перемычку, наушники зарядились до 4.1в и индикатор потух сигнализируя что наушники зарядились..Если я оставлю такой колхоз не спалю наушники в будущем при использовании).

А чего вы спалите, вы всего лишь перемычкой восстановили топологию платы и всё.

[mzn]

А VA7204L2  sot23-6 это тоже самое ?Она теоретически тоже подходит?
Да с перемычкой все работает заряжается, отключатся когда зарядился.

[фёдор]

55 минут назад, mzn сказал:

А VA7204L2  sot23-6 это тоже самое ?Она теоретически тоже подходит?
Да с перемычкой все работает заряжается, отключатся когда зарядился.

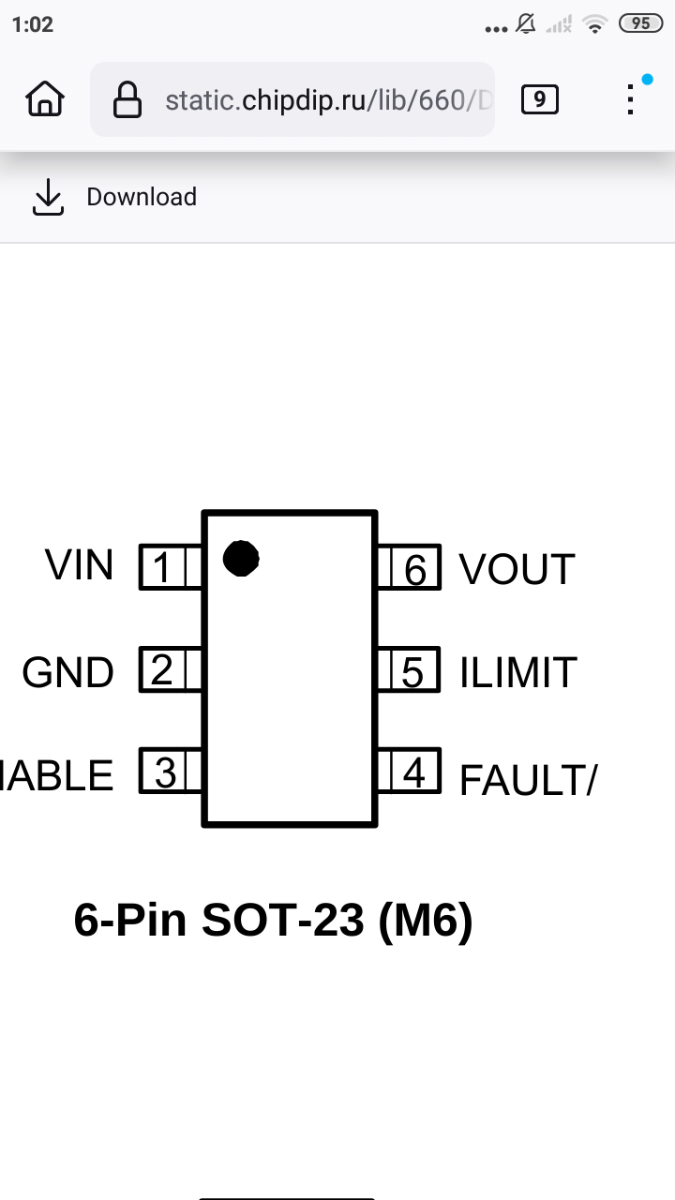

Нет, вы сами посмотрите, это та, что у вас сейчас

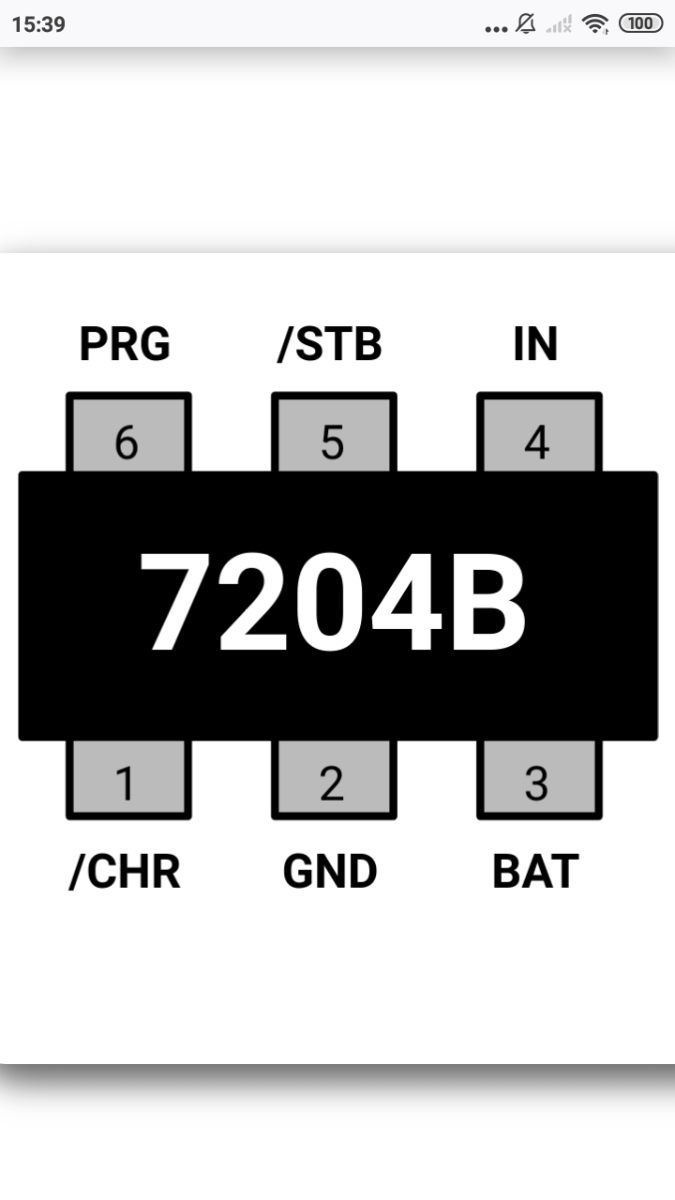

, а эта про ту что вы спрашиваете

, как говорят в Одессе - это две большие разницы.

Изменено 5 января пользователем фёдор

[mzn]

Хм...🤔  мне гугл выдал вроде как другое,в смысле распиновку.

Микросхема VA7204 (VA7204L2, 7204B) в корпусе SOT23-6 — это контроллер заряда Li-Ion аккумуляторов с тремя режимами зарядки и управлением током через внешний резистор, а её распиновка следующая:

VCC (1), GND (2), PRG (3), BAT (4), CHG (5), SCL/SDA (6), где 1 — Vin, 2 — Земля, 3 — Управление/Программирование, 4 — Батарея, 5 — Выход зарядки, 6 — I2C (SCL/SDA) или другой режим для настройки, с типовой схемой подключения конденсаторов и резистора для регулировки зарядного тока

Подробная распиновка (типовая):

1. VCC (VDD): Плюс питания (Входное напряжение 4.5-6.5V).
2. GND: Земля.
3. PRG (Программирование): Устанавливает ток заряда с помощью резистора (R1).
4. BAT (Батарея): Подключение положительного вывода заряжаемой батареи.
5. CHG (Зарядка): Выход для светодиода индикации (или управления зарядкой).
6. SCL/SDA (I2C/SWD): Линии интерфейса I2C (или переключатель режима) для расширенных настроек.

Ключевые элементы схемы:

• C1 (10мкф) & C2 (10мкф): Конденсаторы для стабилизации питания и фильтрации.
• R1 (300-1000 Ом):  Резистор на ножке PRG определяет максимальный ток зарядки (примерно 500мА).



[фёдор]

15 часов назад, mzn сказал:

Хм...🤔  мне гугл выдал вроде как другое,в смысле распиновку.

Микросхема VA7204 (VA7204L2, 7204B) в корпусе SOT23-6 — это контроллер заряда Li-Ion аккумуляторов с тремя режимами зарядки и управлением током через внешний резистор, а её распиновка следующая:

VCC (1), GND (2), PRG (3), BAT (4), CHG (5), SCL/SDA (6), где 1 — Vin, 2 — Земля, 3 — Управление/Программирование, 4 — Батарея, 5 — Выход зарядки, 6 — I2C (SCL/SDA) или другой режим для настройки, с типовой схемой подключения конденсаторов и резистора для регулировки зарядного тока

Подробная распиновка (типовая):

1. VCC (VDD): Плюс питания (Входное напряжение 4.5-6.5V).
2. GND: Земля.
3. PRG (Программирование): Устанавливает ток заряда с помощью резистора (R1).
4. BAT (Батарея): Подключение положительного вывода заряжаемой батареи.
5. CHG (Зарядка): Выход для светодиода индикации (или управления зарядкой).
6. SCL/SDA (I2C/SWD): Линии интерфейса I2C (или переключатель режима) для расширенных настроек.

Ключевые элементы схемы:

• C1 (10мкф) & C2 (10мкф): Конденсаторы для стабилизации питания и фильтрации.
• R1 (300-1000 Ом):  Резистор на ножке PRG определяет максимальный ток зарядки (примерно 500мА).



Да по-любому не подойдёт какая бы не была распиновка, в вашем случае нет квадратной шины.

[фёдор]

1 час назад, фёдор сказал:

Да по-любому не подойдёт какая бы не была распиновка, в вашем случае нет квадратной шины.

Дополню, это не говоря уже о том , что у вас шестой пин выход ключа Vout, a здесь вх. квадратной шины.

[mzn]

Спасибо всем за помощь!Наушники работают

[фёдор]

6 часов назад, mzn сказал:

Спасибо всем за помощь!Наушники работают

Обращайтесь если что.
