Фото-работы пользователей.

17 апреля

32 минуты назад, kt608 сказал:

Россыпь диодов (небольшая).

Вкусняшки если на перераб. С диода тонкий ус выход поболее чем с этих будет.

22 апреля

Ни много ни мало - артефакт.

Подарок от моего старинного друга.

За что ему огромное спасибо! :az:

22 апреля

12 часов назад, kt608 сказал:

Ни много ни мало - артефакт.

Подарок от моего старинного друга.

За что ему огромное спасибо!

Зелёную 6-ку первый раз вижу, да ещё прямоугольную! :ck: Чудо какое-то!

Изменено 22 апреля пользователем gladium

23 апреля

21 час назад, gladium сказал:

Зелёную 6-ку первый раз вижу, да ещё прямоугольную! Чудо какое-то!

Ага, аналогично!

Однако на форуме по старым деталям подсказали, что такие реально были предусмотрены даже в справочниках:

24 апреля

19 часов назад, Susloid сказал:

Ага, аналогично!

Однако на форуме по старым деталям подсказали, что такие реально были предусмотрены даже в справочниках:

А я то гляжу в справочник и думаю, нарисован конденсатор как-то не так, ошиблись что ли... :bw:

29 апреля

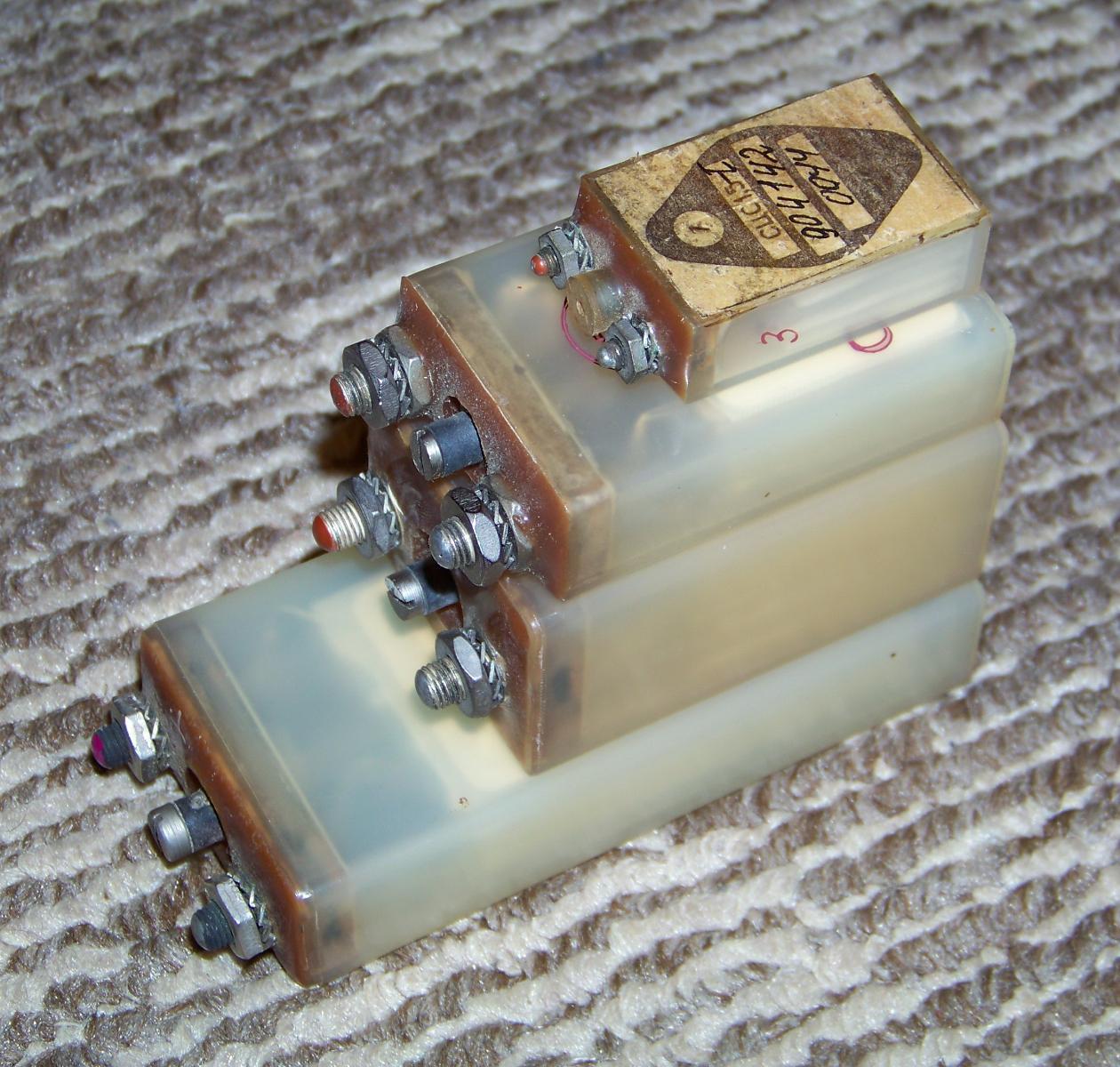

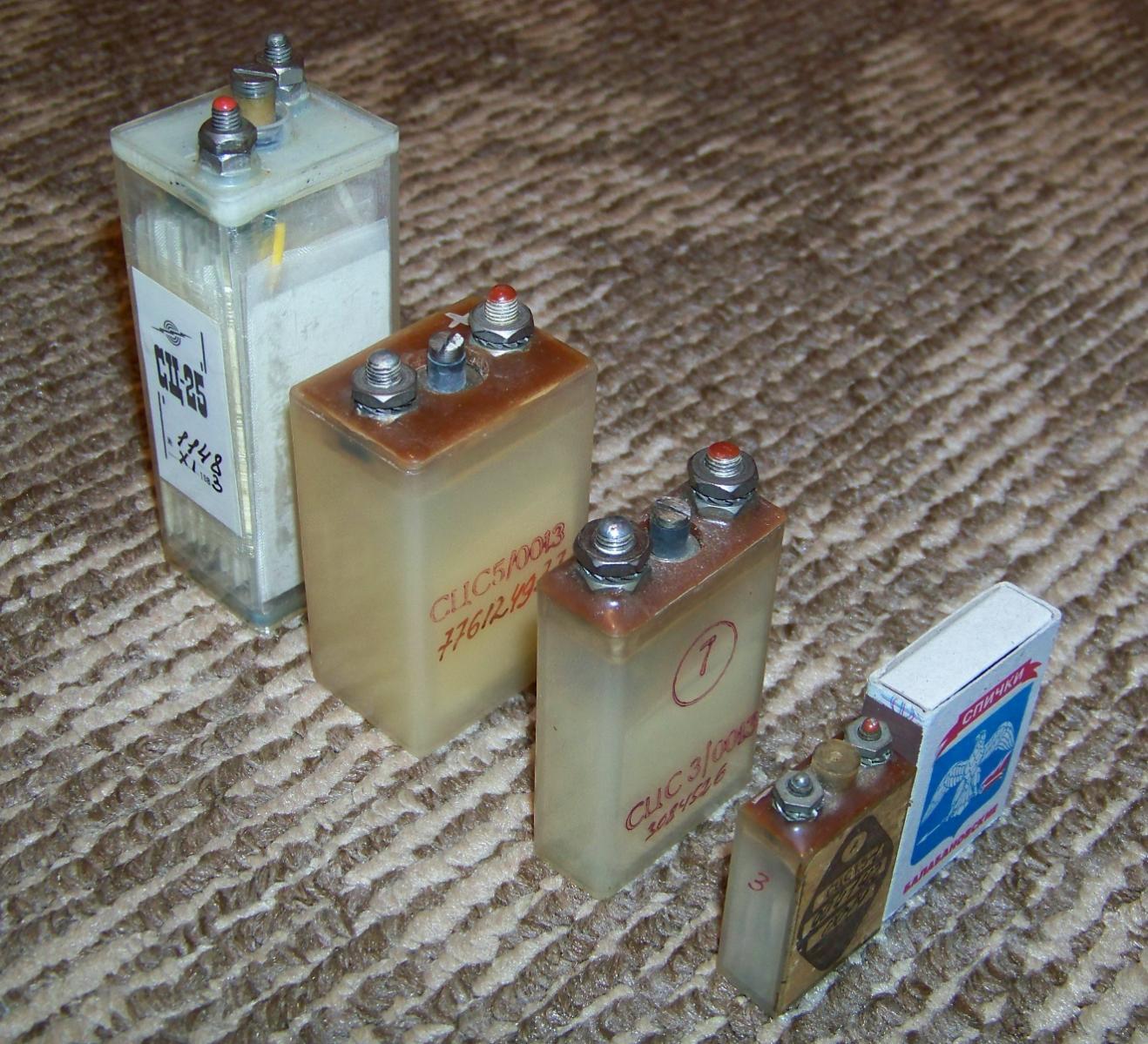

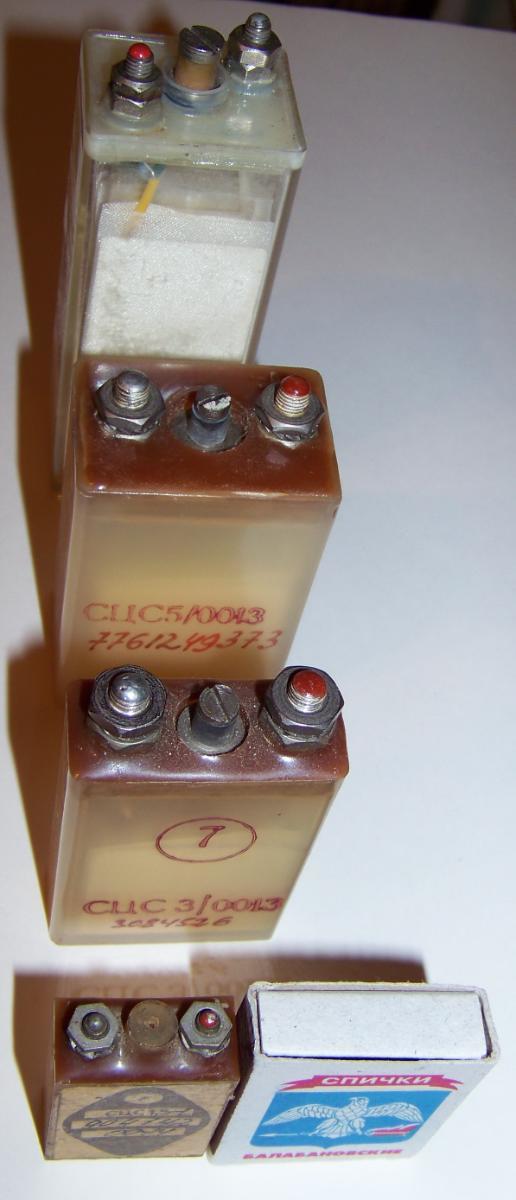

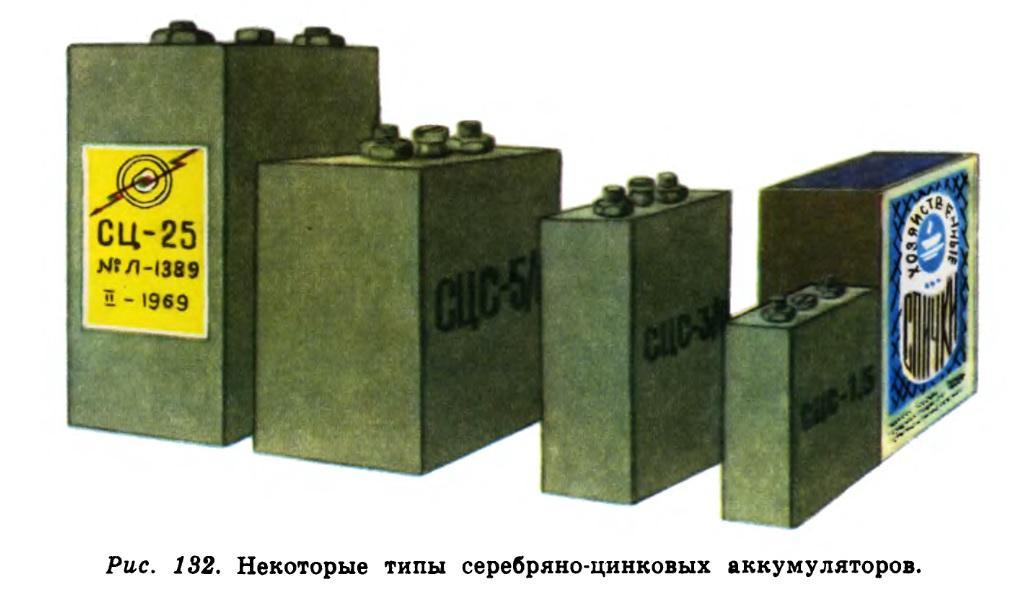

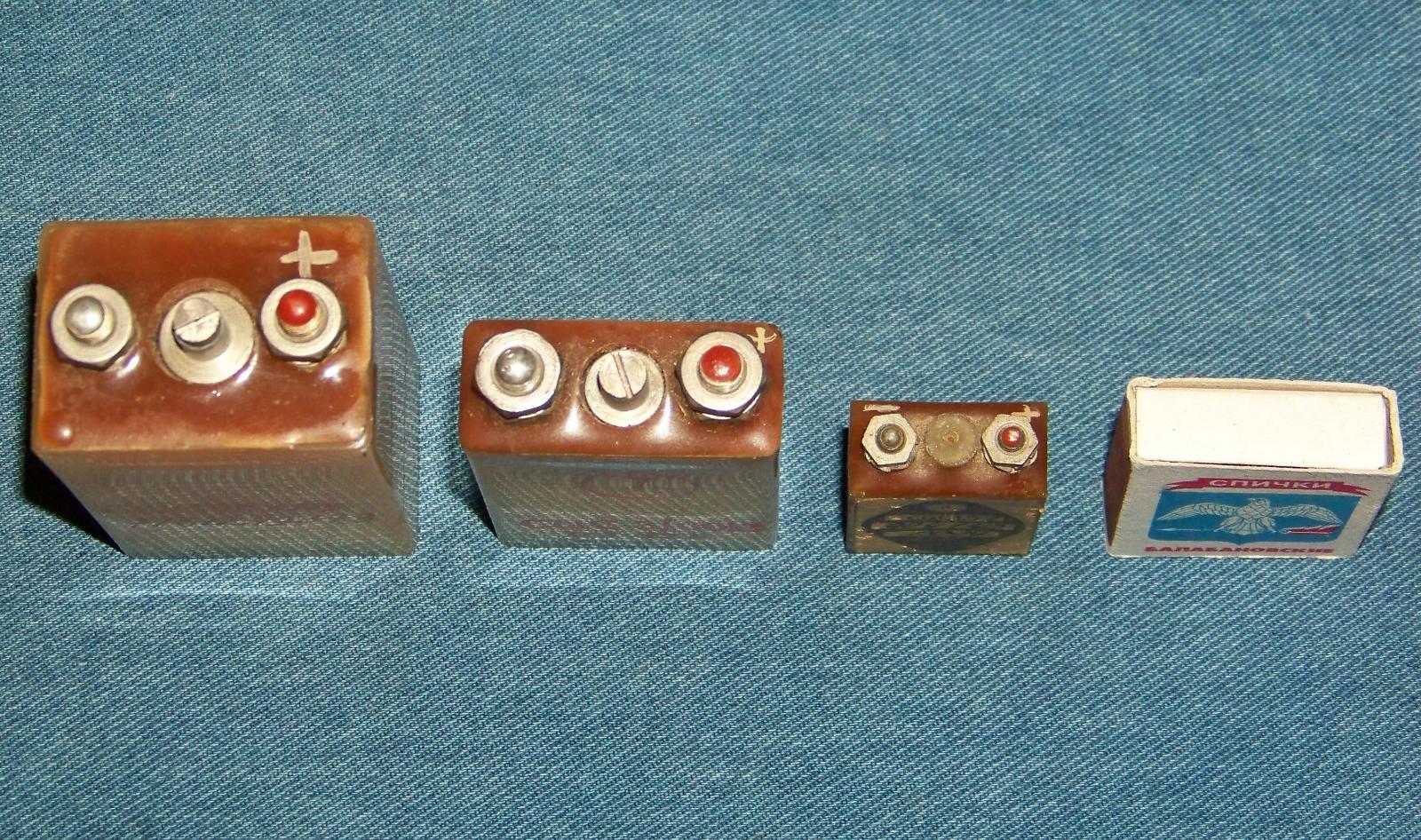

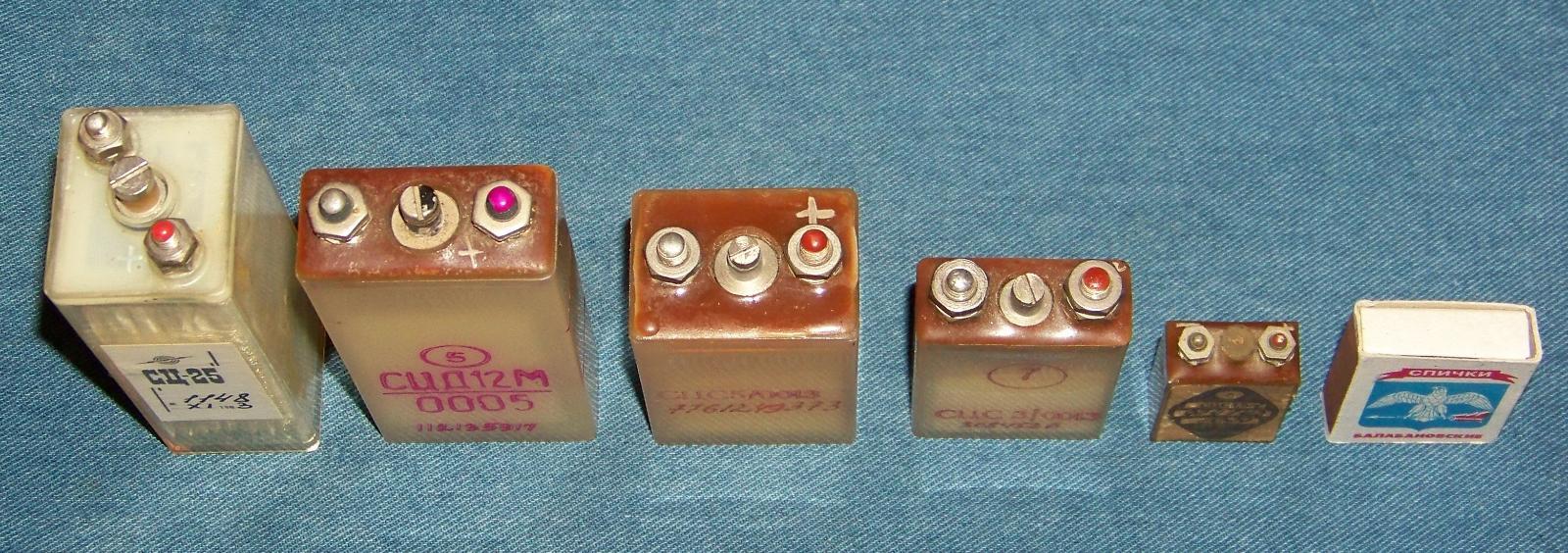

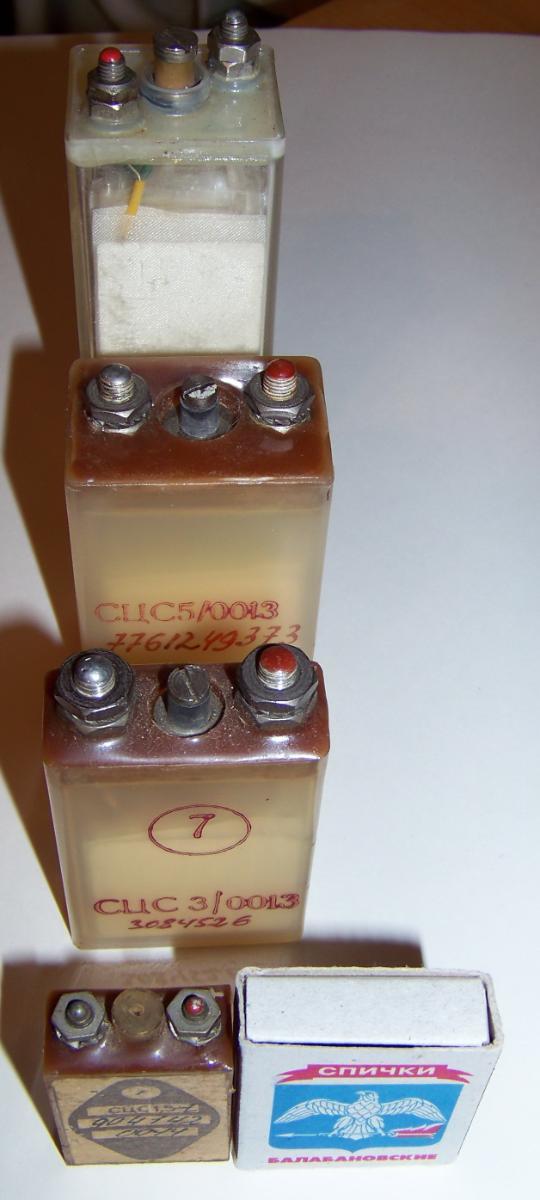

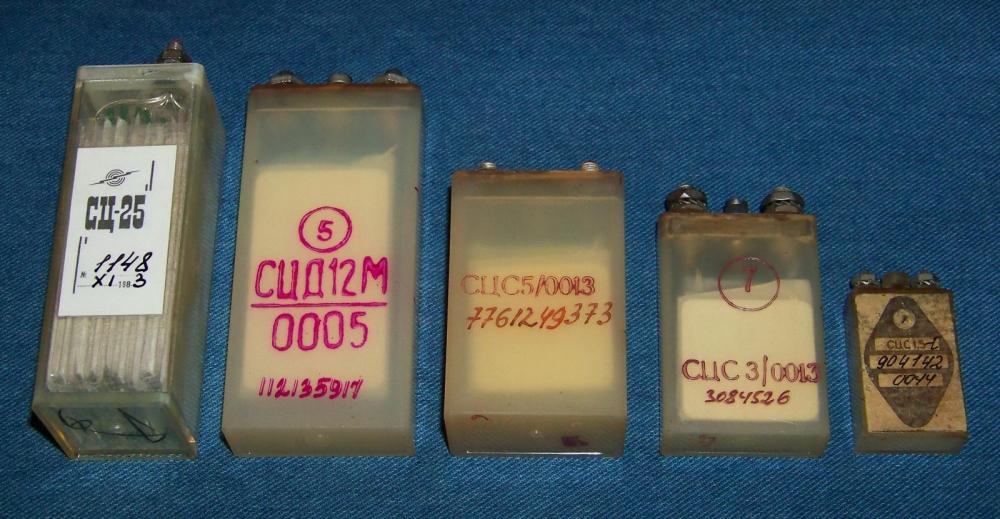

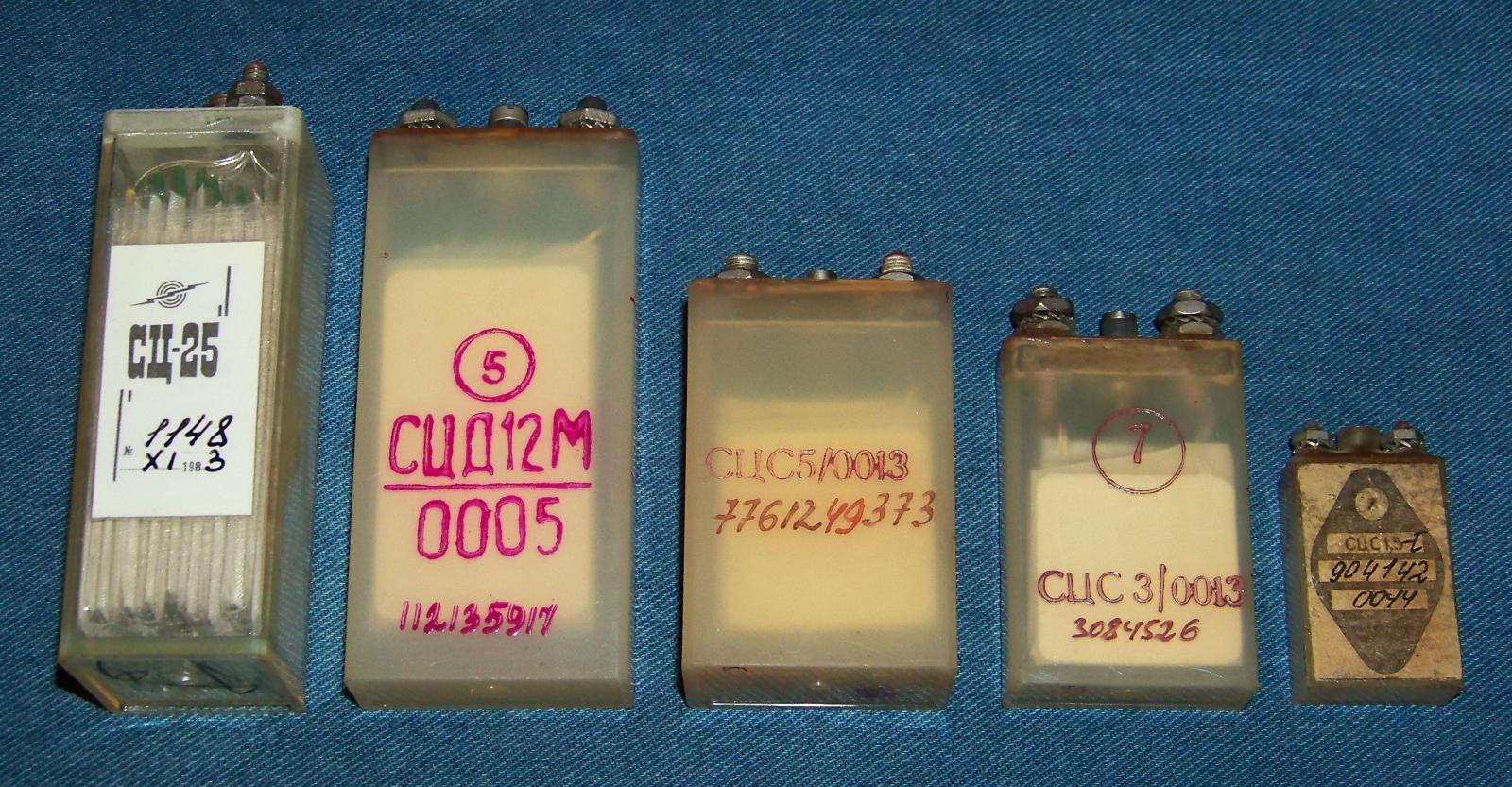

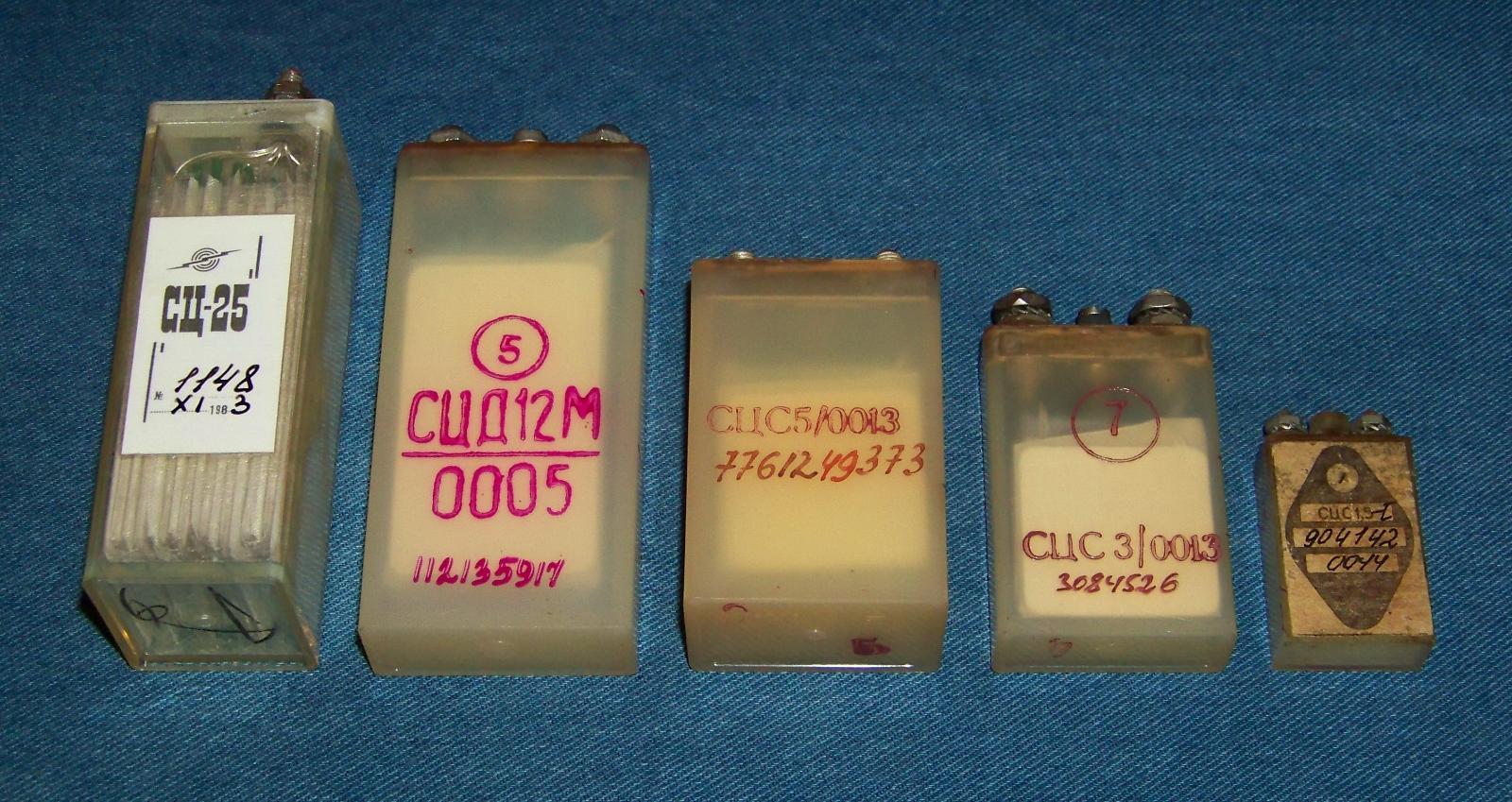

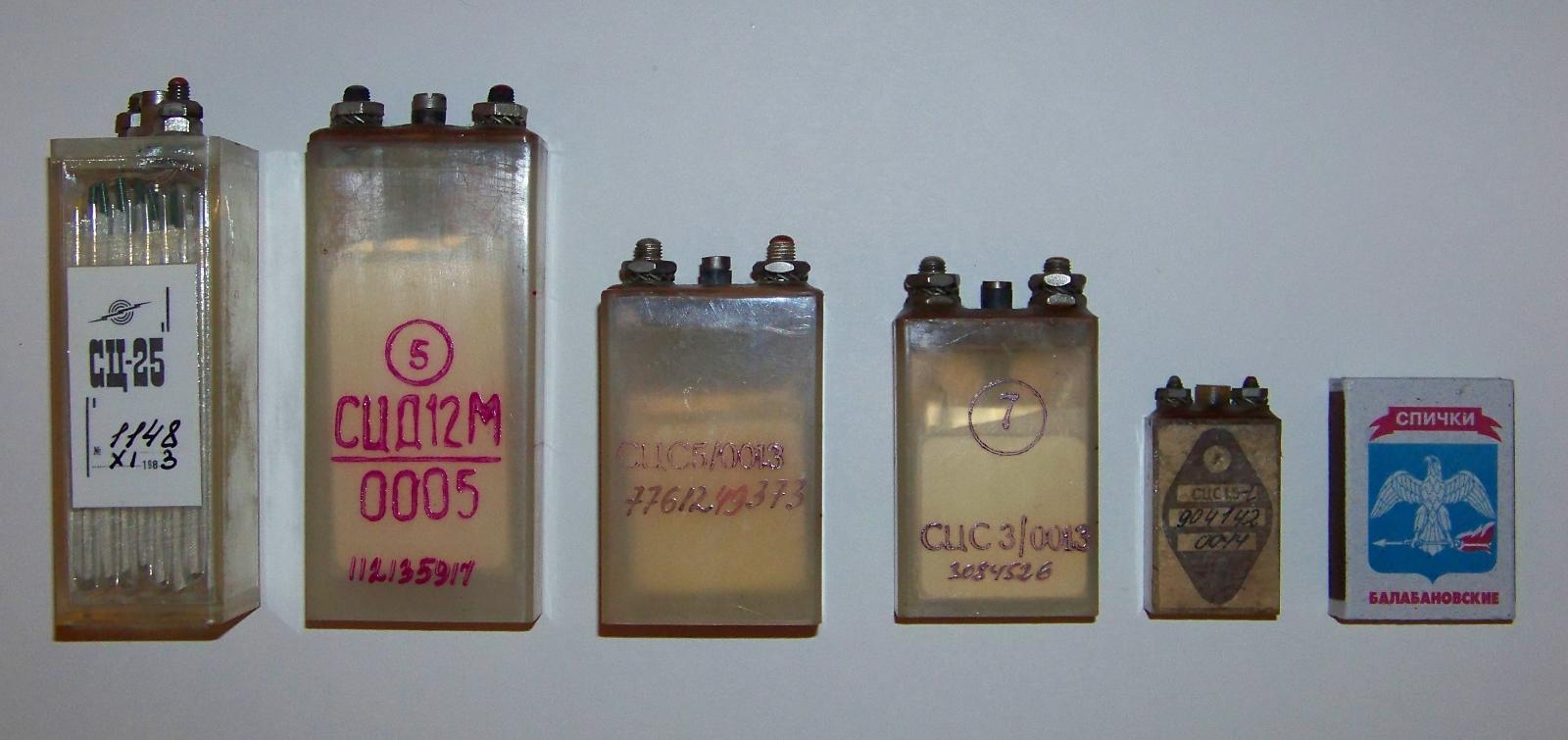

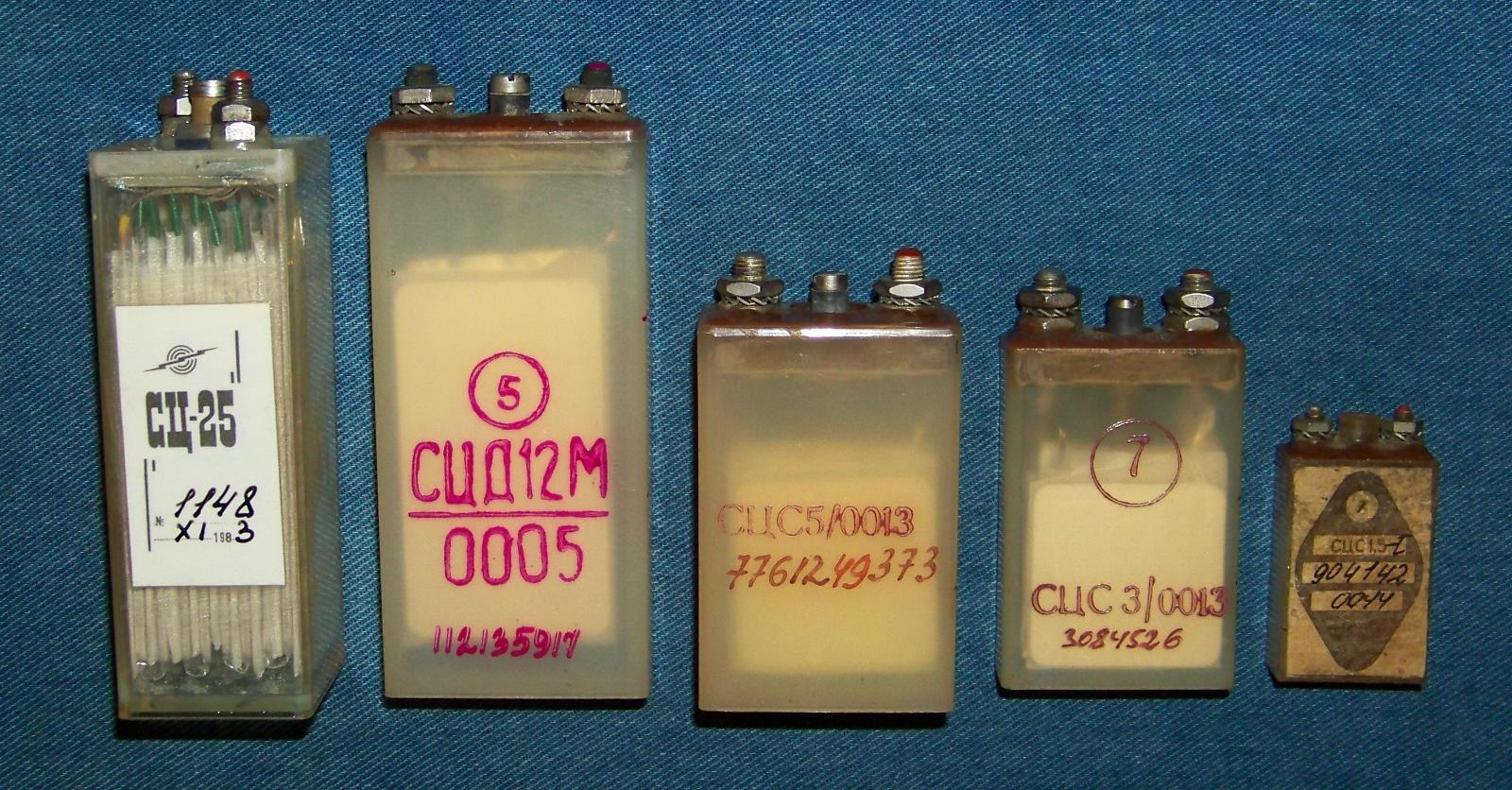

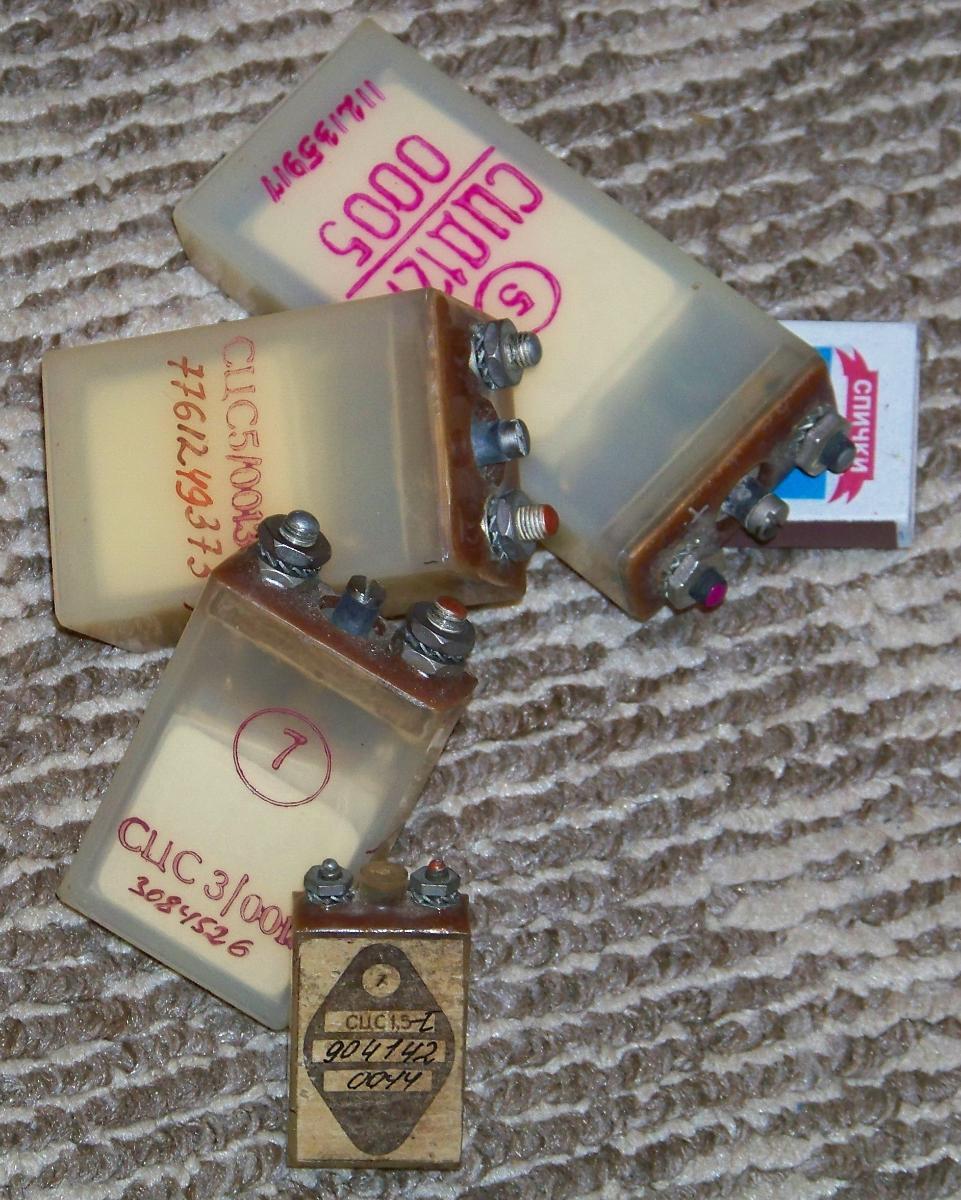

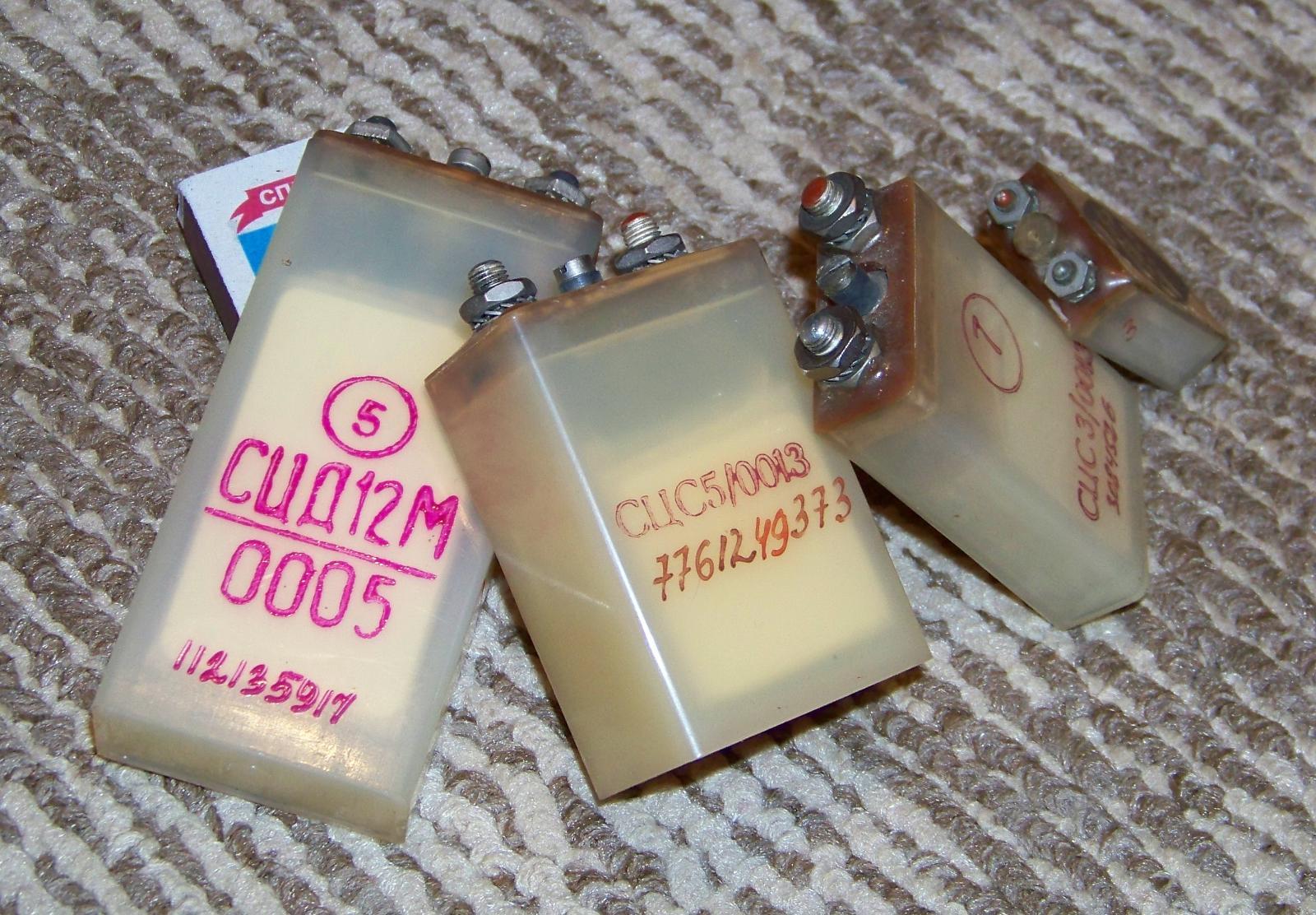

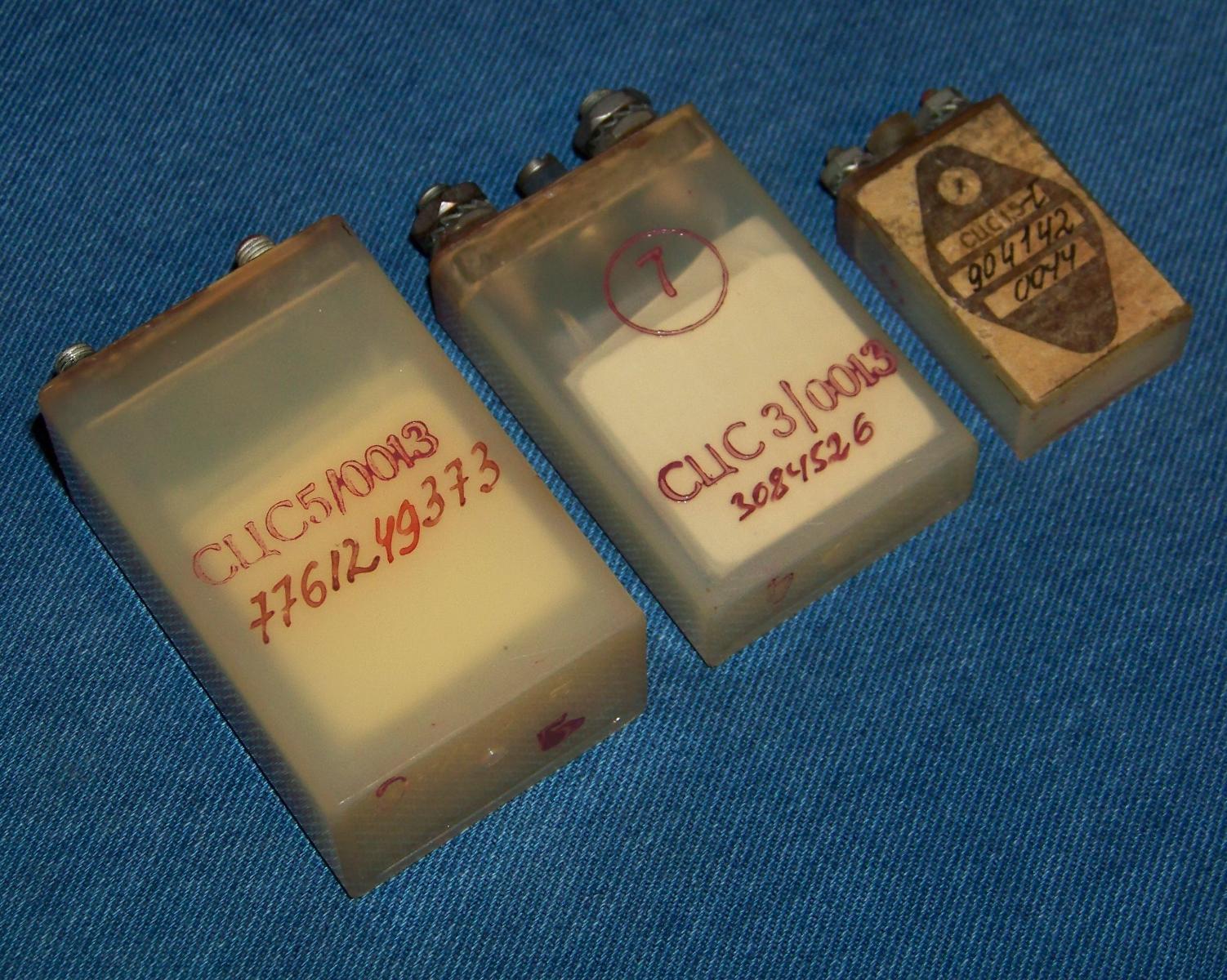

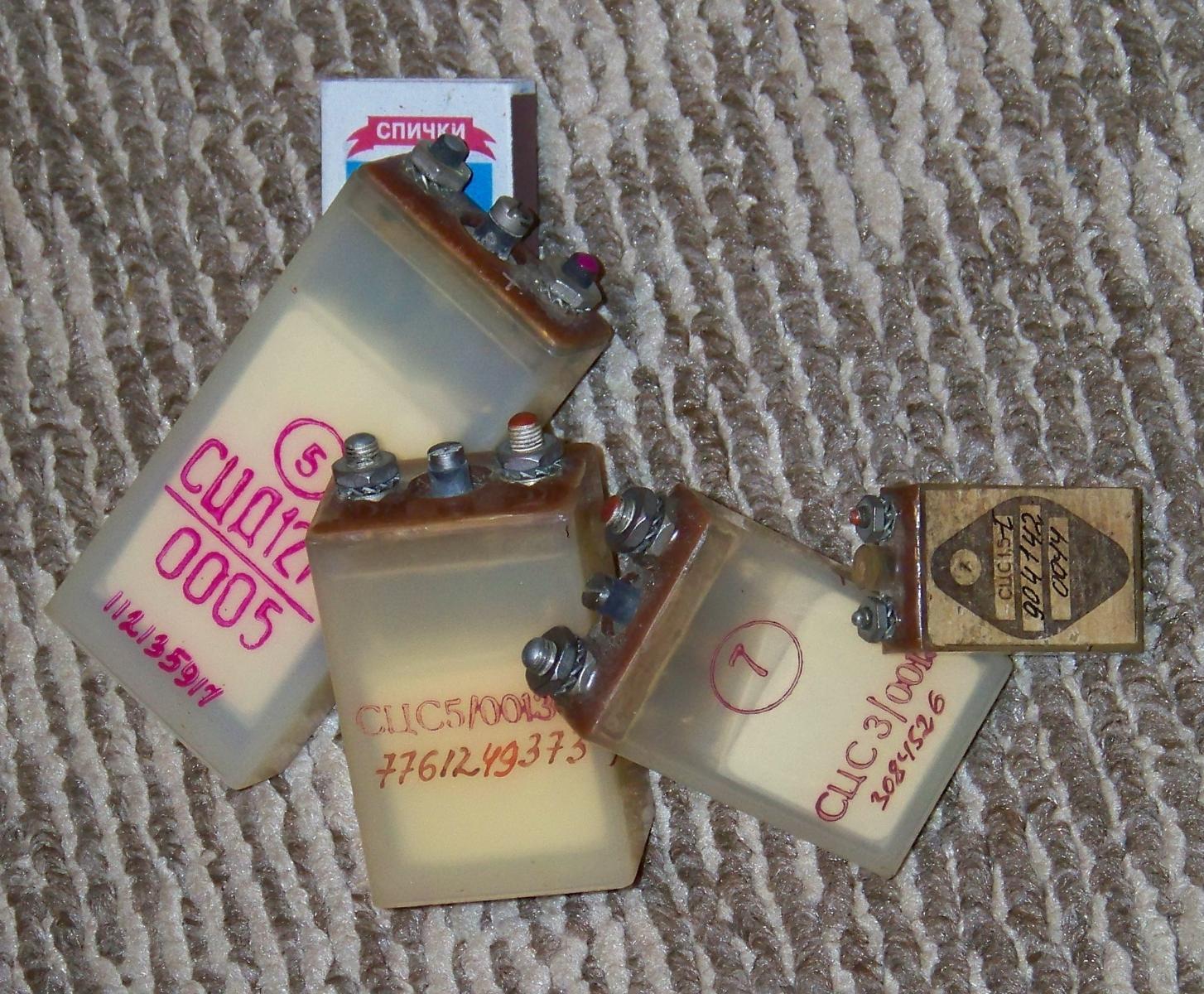

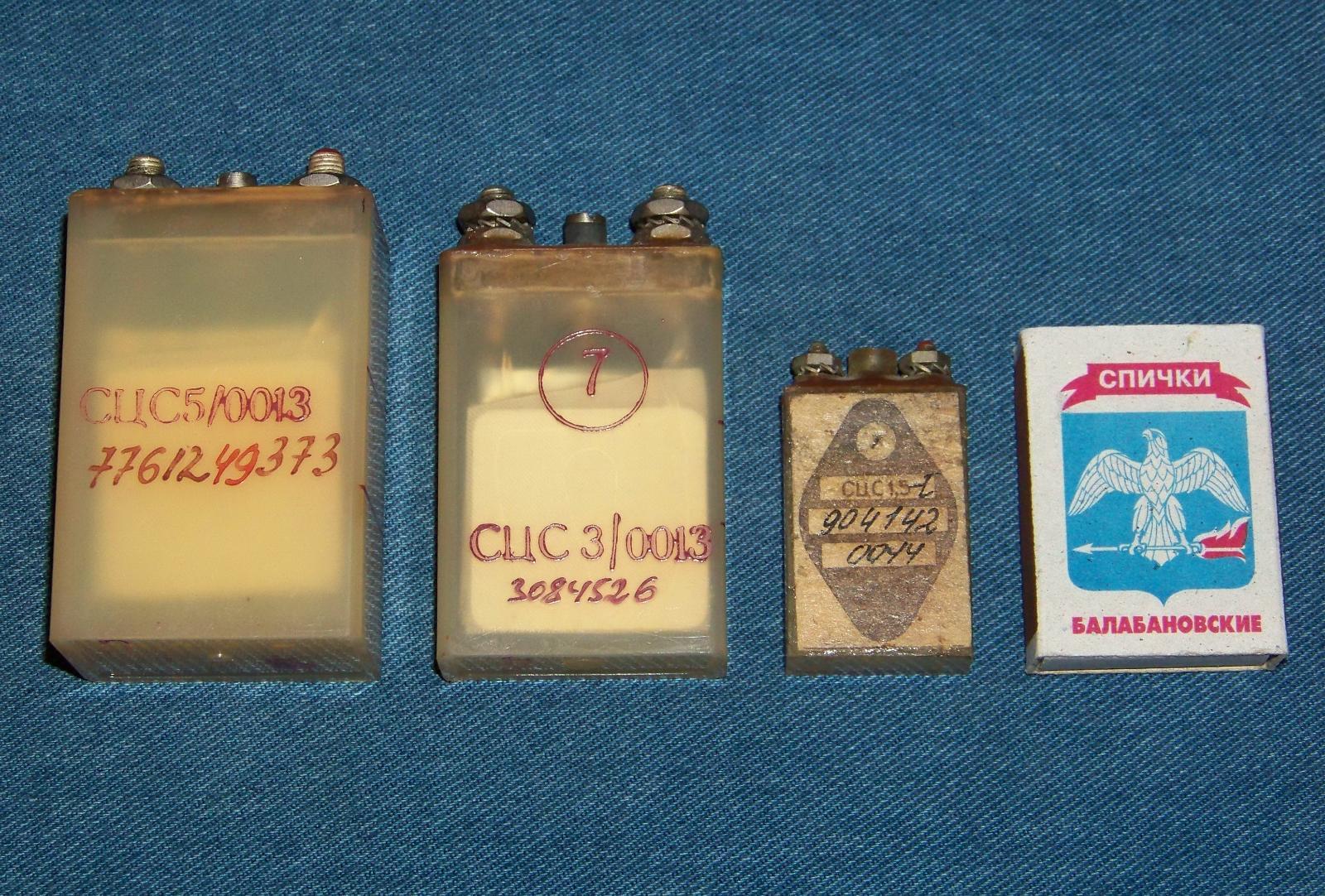

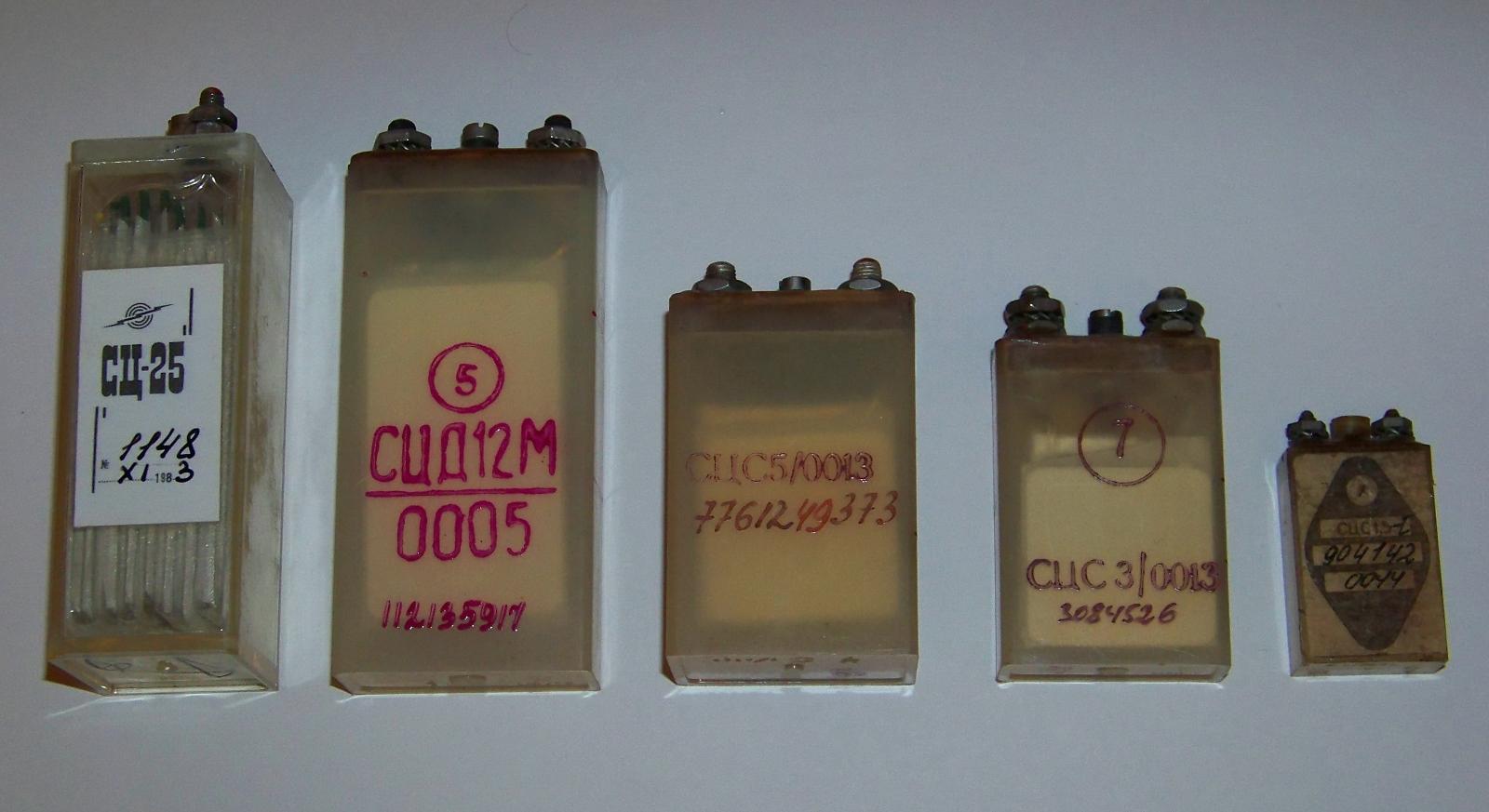

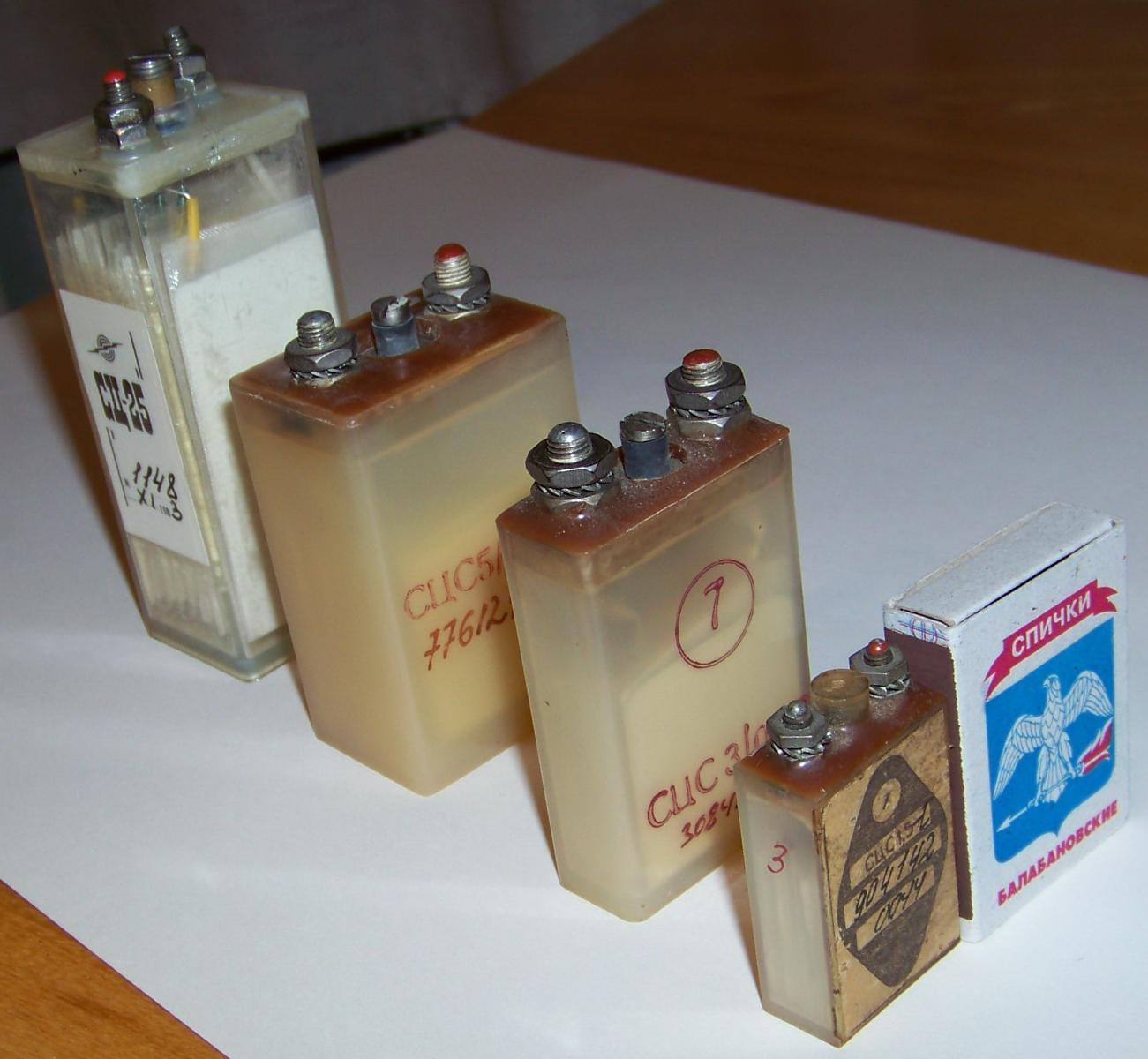

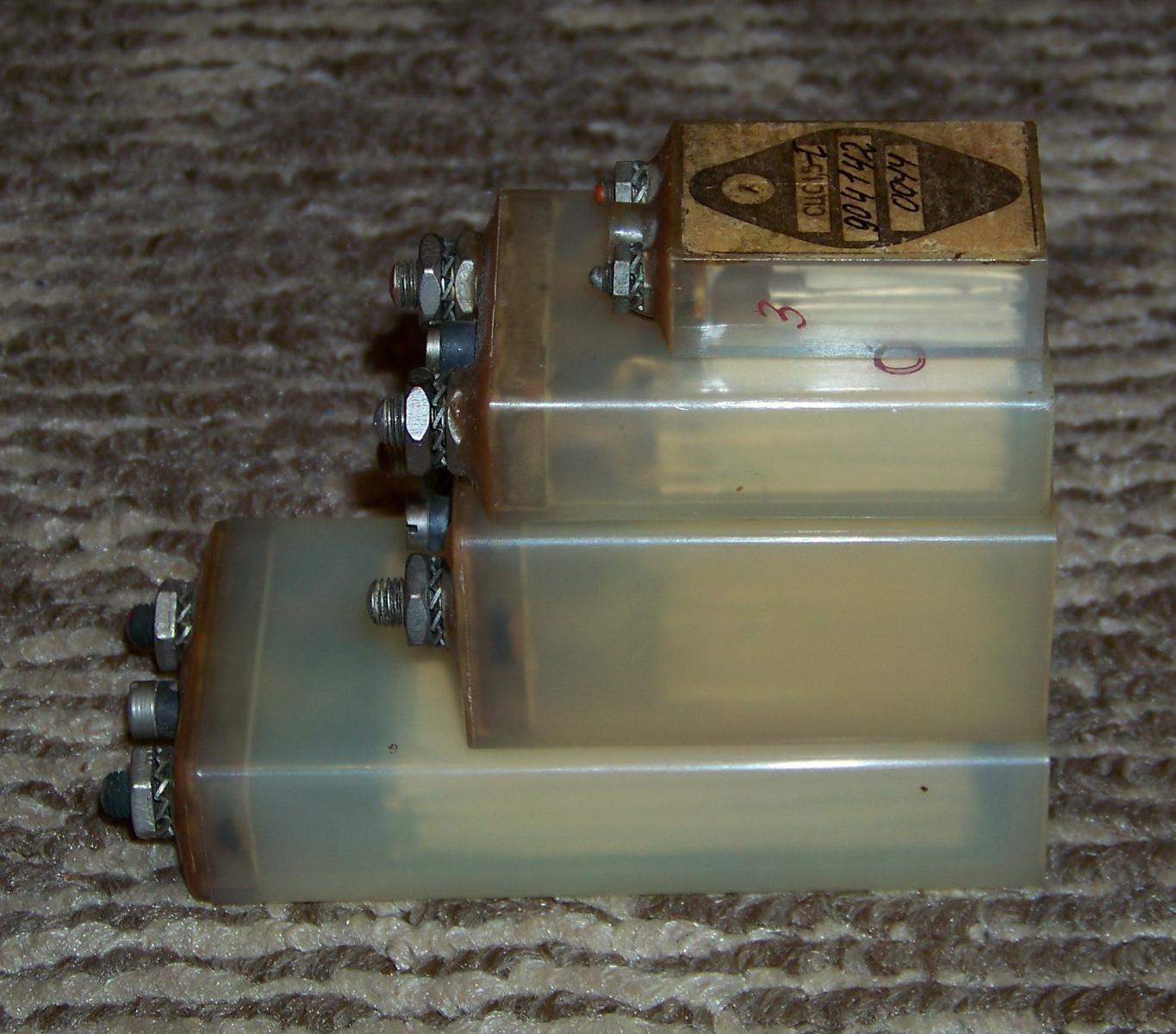

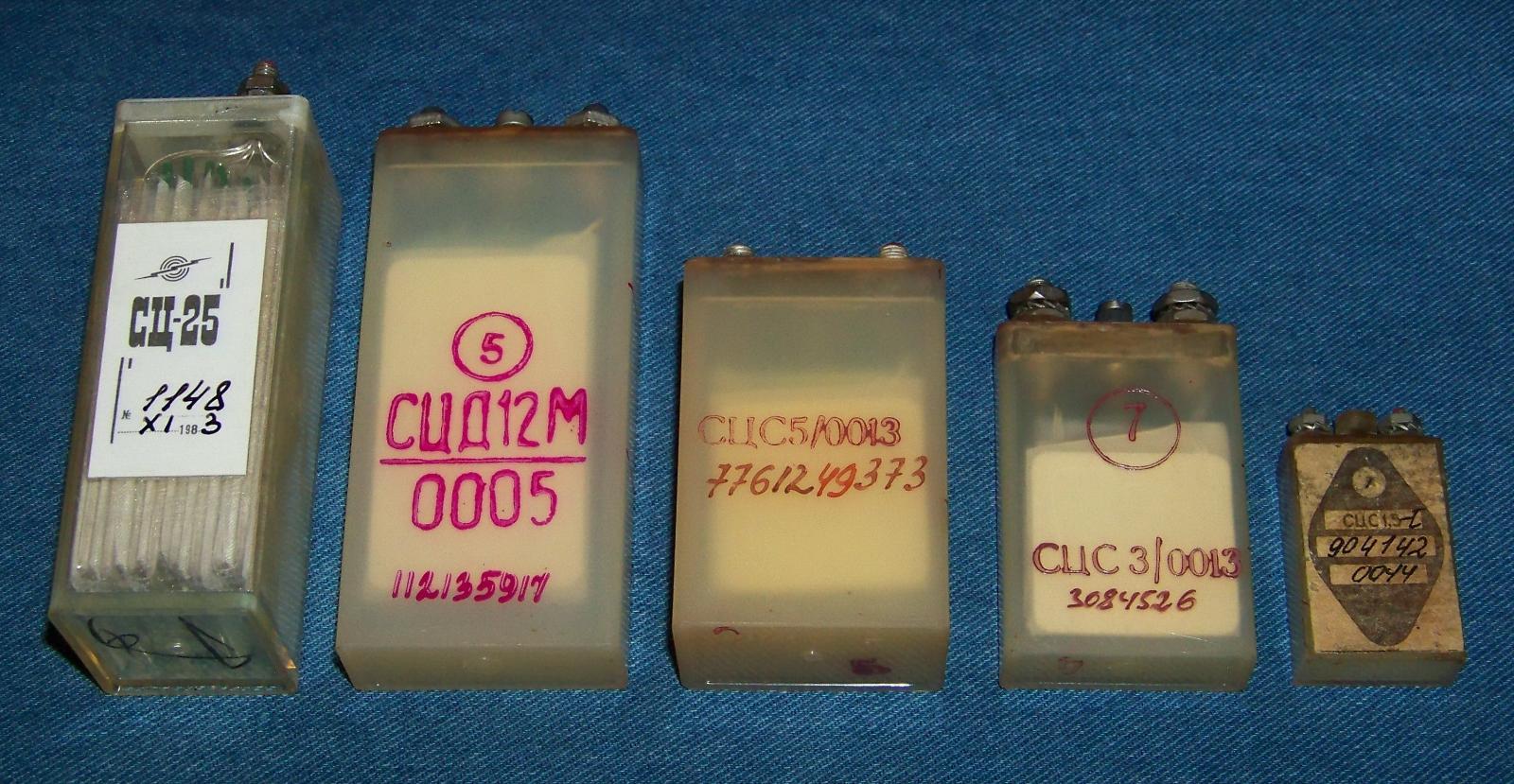

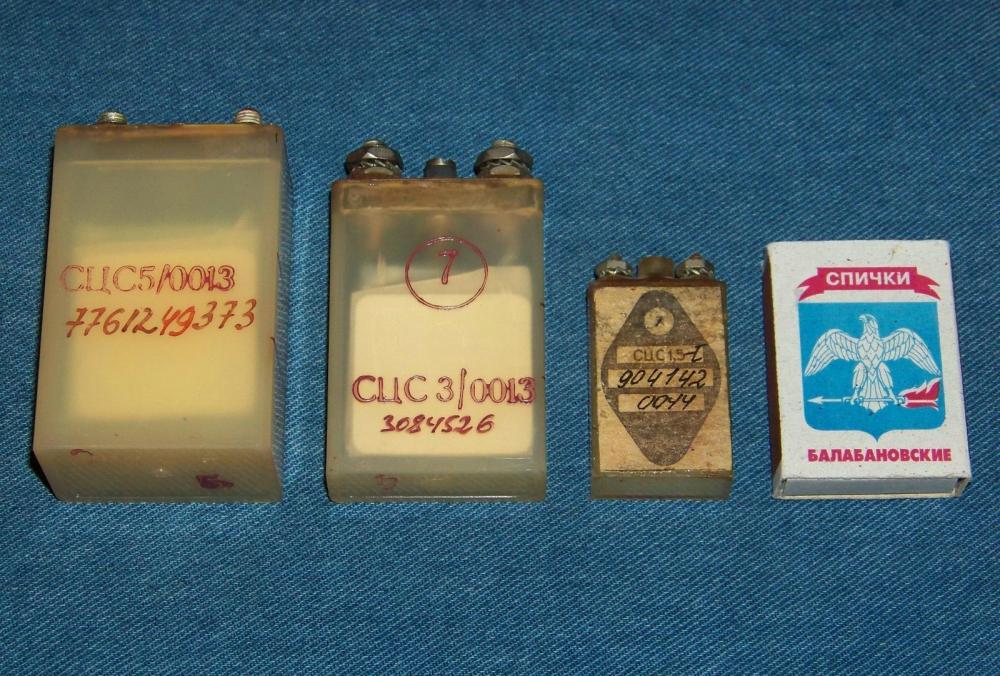

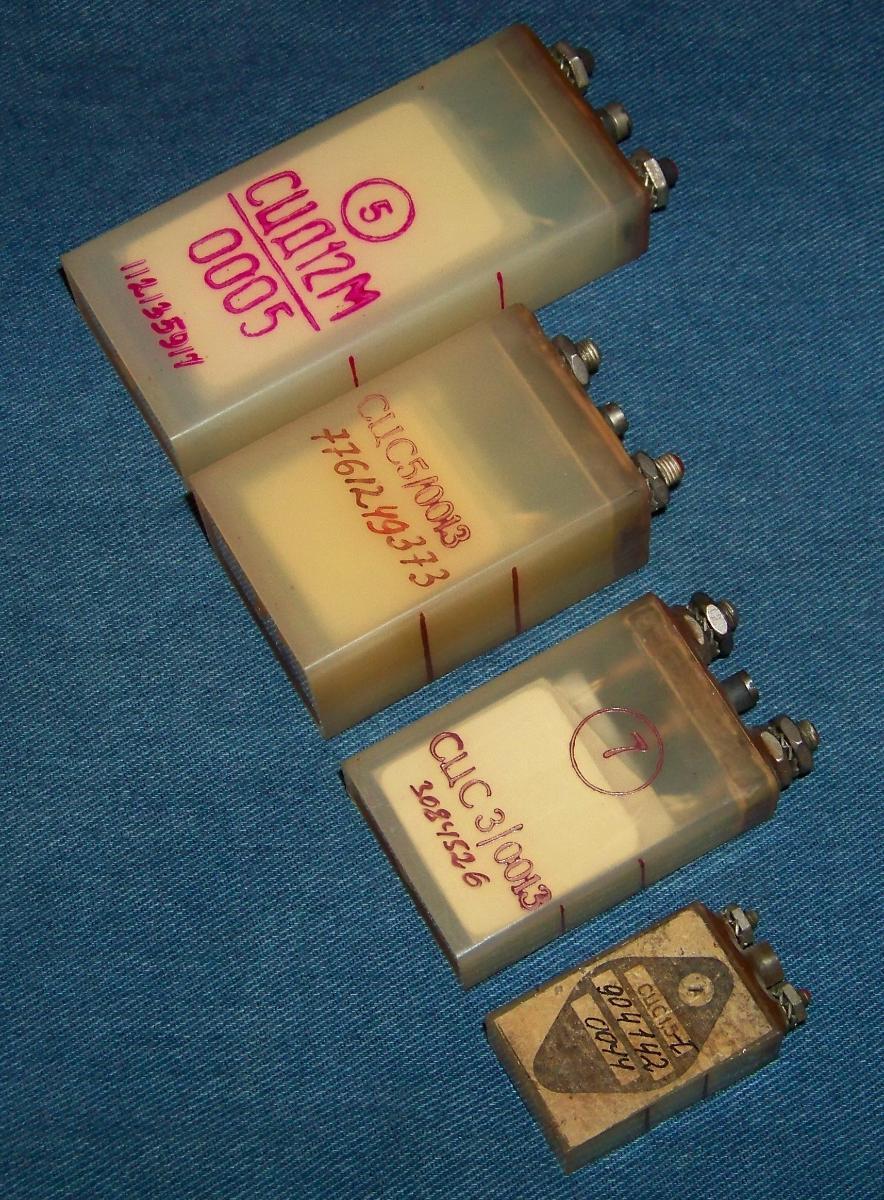

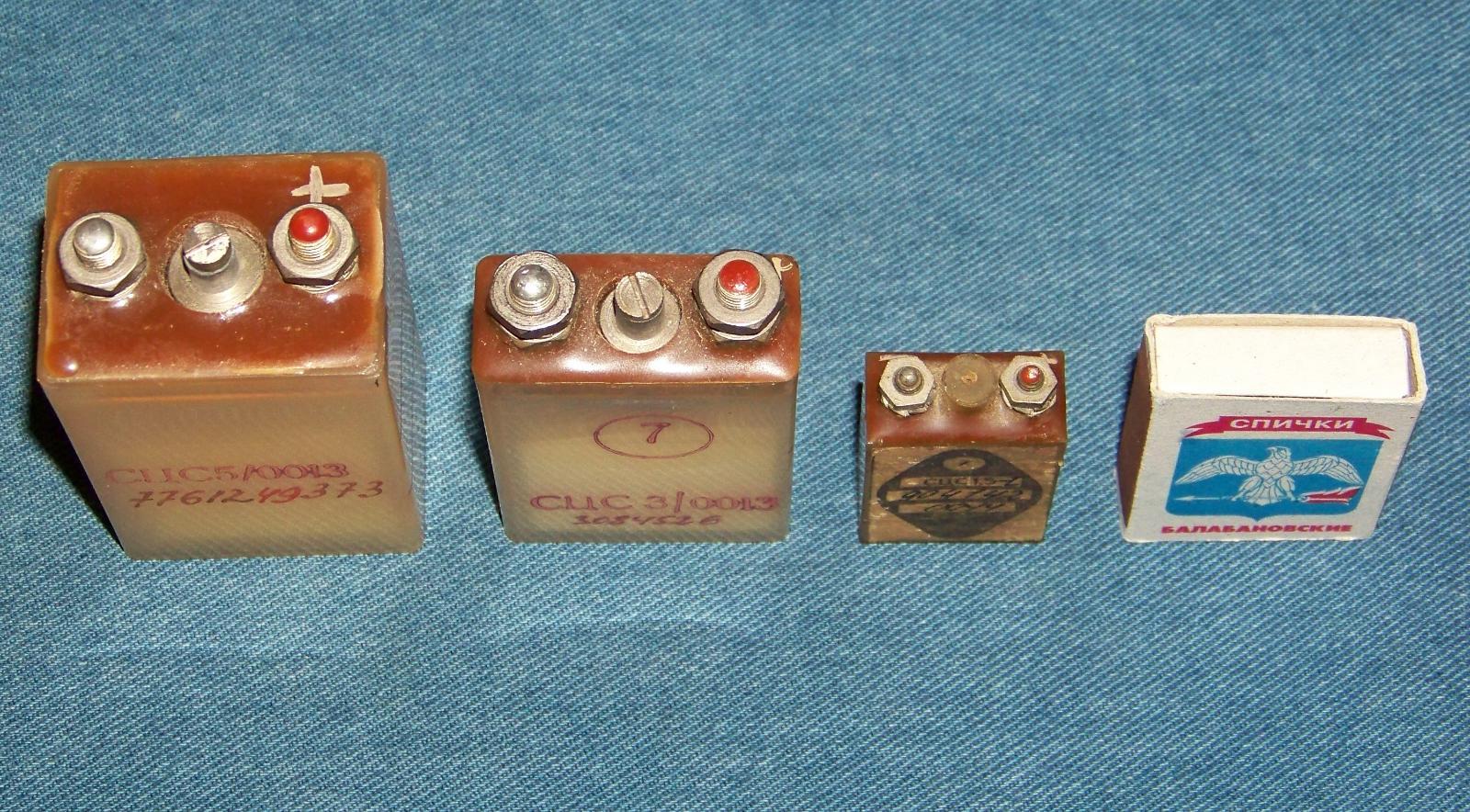

Еще пару ракурсных фото АКБ.

4 мая

Плата от источника питания.

5 мая

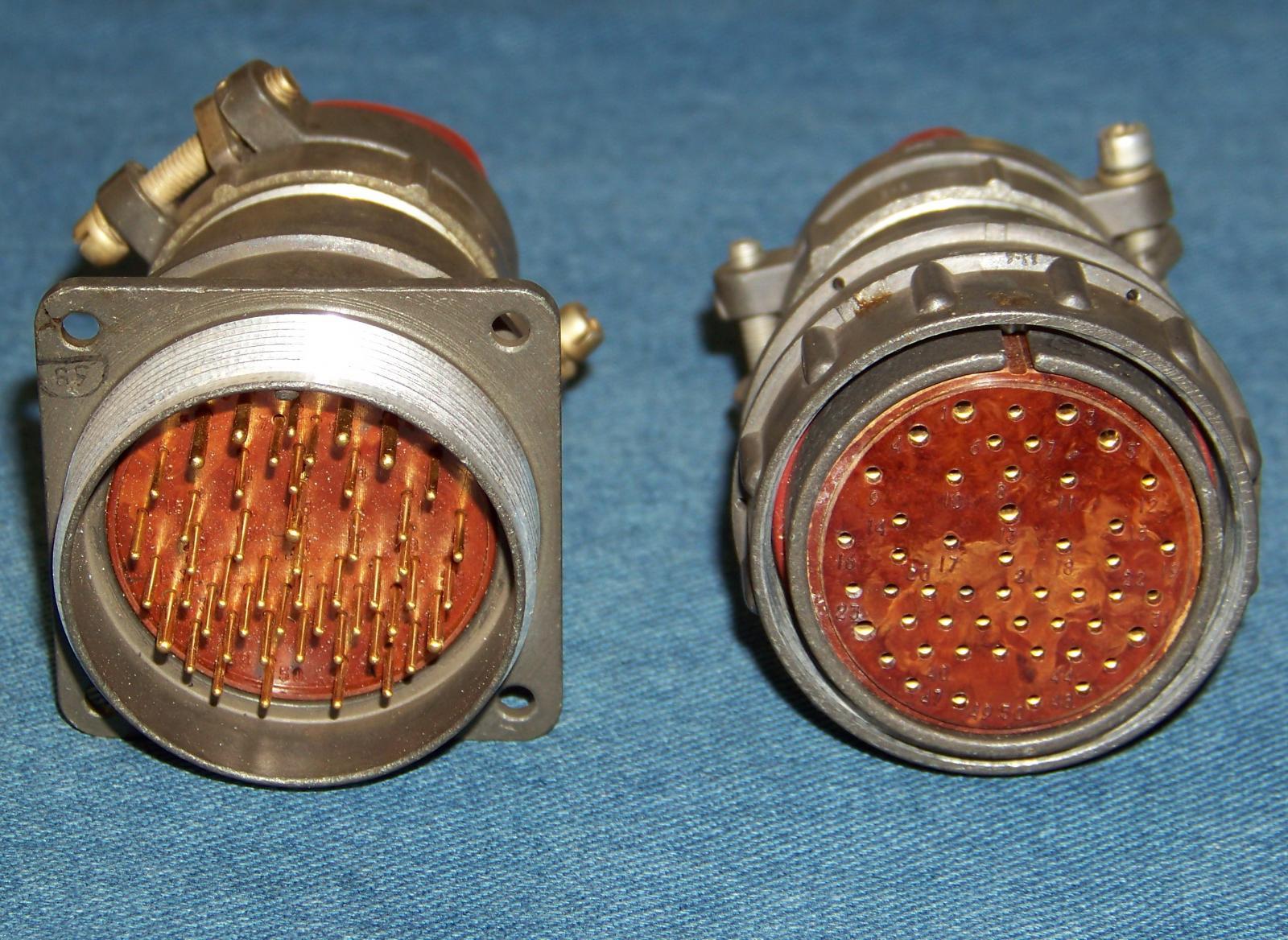

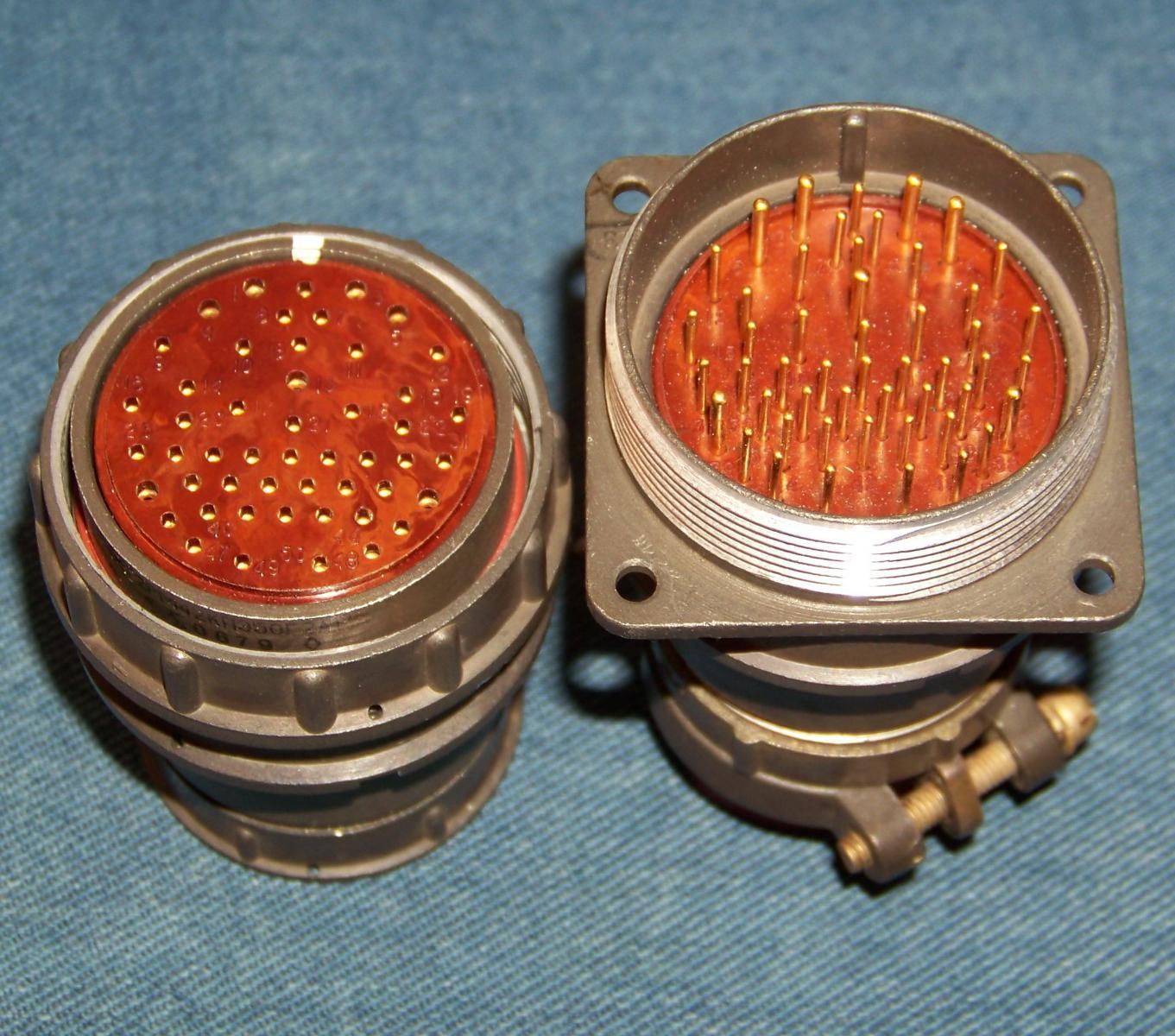

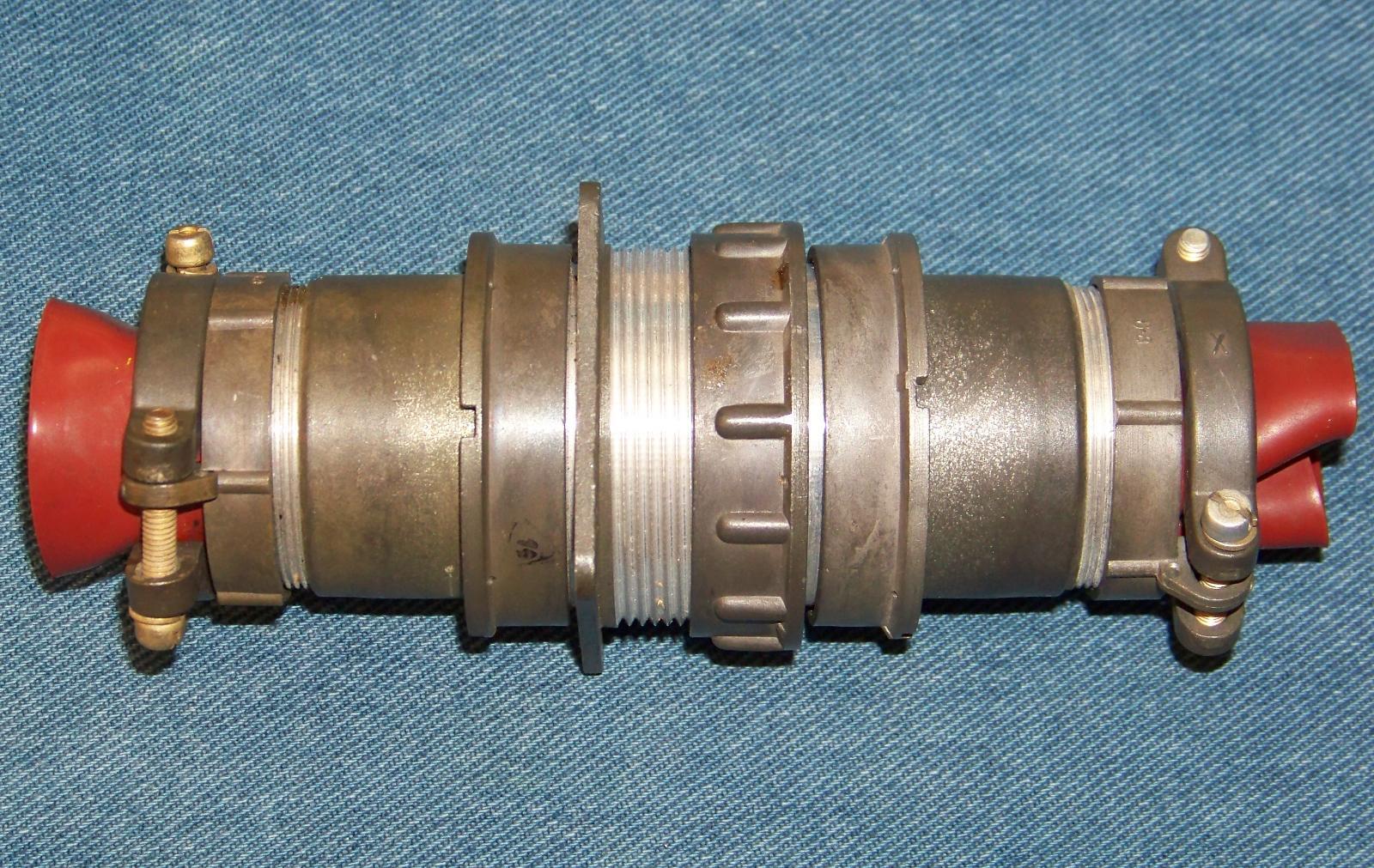

Обзавелся как-то по случаю...

7 мая

Шайтан-конденсатор.

Подарок от моего старинного друга.

8 мая

Секция от барабана.

8 мая

@kt608 , а что у нее внутри - катушки и конденсаторы?

8 мая

4 минуты назад, Susloid сказал:

@kt608 , а что у нее внутри - катушки и конденсаторы?

По-моему, да.

LC-контуры.

Козырных конденсаторов, правда, там нет.

9 мая

Старые "самодельно изолированные" КМ.

9 мая

3 часа назад, kt608 сказал:

Старые "самодельно изолированные" КМ.

Кстати, а вы (ну или вообще кто-нибудь) не пытались вскрывать подобные конденсаторы? Точно ли там внутри именно КМ, а не керамический многослойный по типу К10-9 или 17? :bw:

9 мая

4 часа назад, Susloid сказал:

Кстати, а вы (ну или вообще кто-нибудь) не пытались вскрывать подобные конденсаторы? Точно ли там внутри именно КМ, а не керамический многослойный по типу К10-9 или 17?

Я не пытался.

Но, как неоднократно писалось, там именно они.

Кроме того, на этих заимствованных фото видно, что под эмалью проглядывают зеленые конденсаторы.

9 мая

8 часов назад, Susloid сказал:

Кстати, а вы (ну или вообще кто-нибудь) не пытались вскрывать подобные конденсаторы? Точно ли там внутри именно КМ, а не керамический многослойный по типу К10-9 или 17?

А конденсаторы КМ и К10-17 по одной технологии изготовлены, относятся к керамическим многослойным монолитным. Состав металлов в обкладках различается.

13 мая

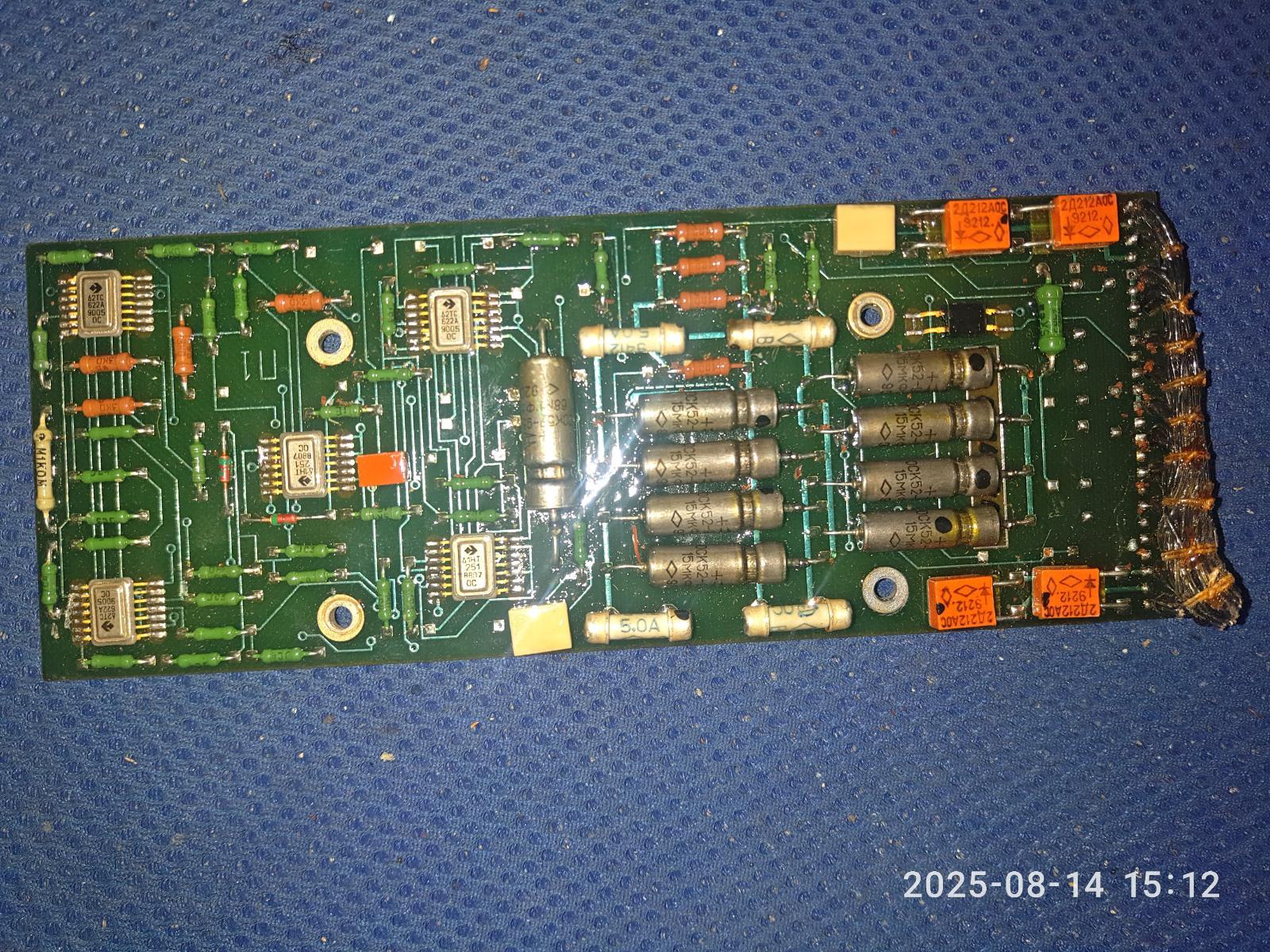

Еще одна плата от источника питания.

13 мая

Вертолёты приземлились . :kolobok_smile:

14 мая

Болты это что-то, люблю беззаветно.

Большие вертолеты круче, но проигрывают по эстетике.

Я про б/у, новых не доводилось в руках держать.

14 мая

В 13.05.2026 в 14:41, kt608 сказал:

Еще одна плата от источника питания.

Покажите уже всю ЭВМ в сборе уже.

Пятница в 07:17

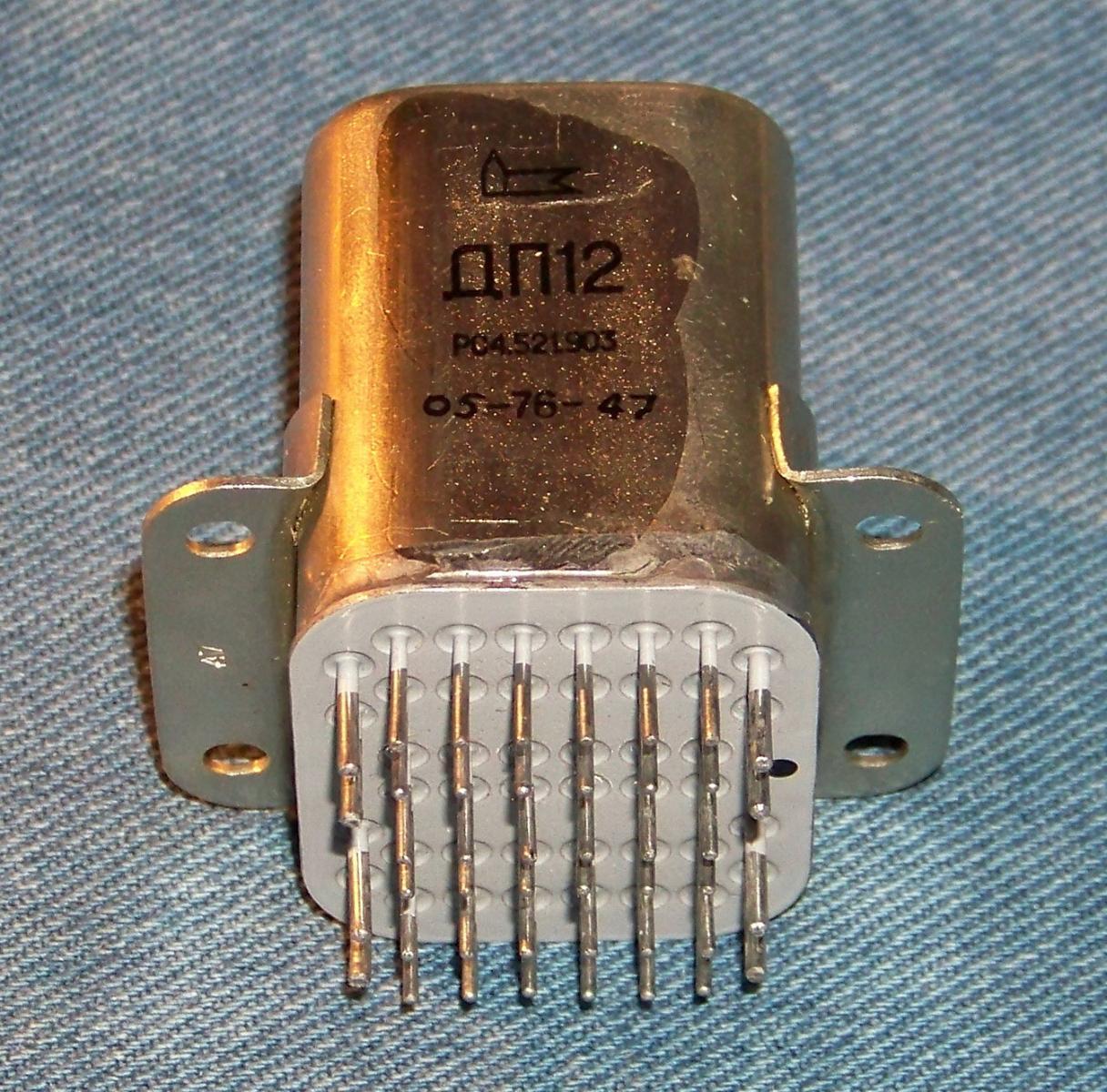

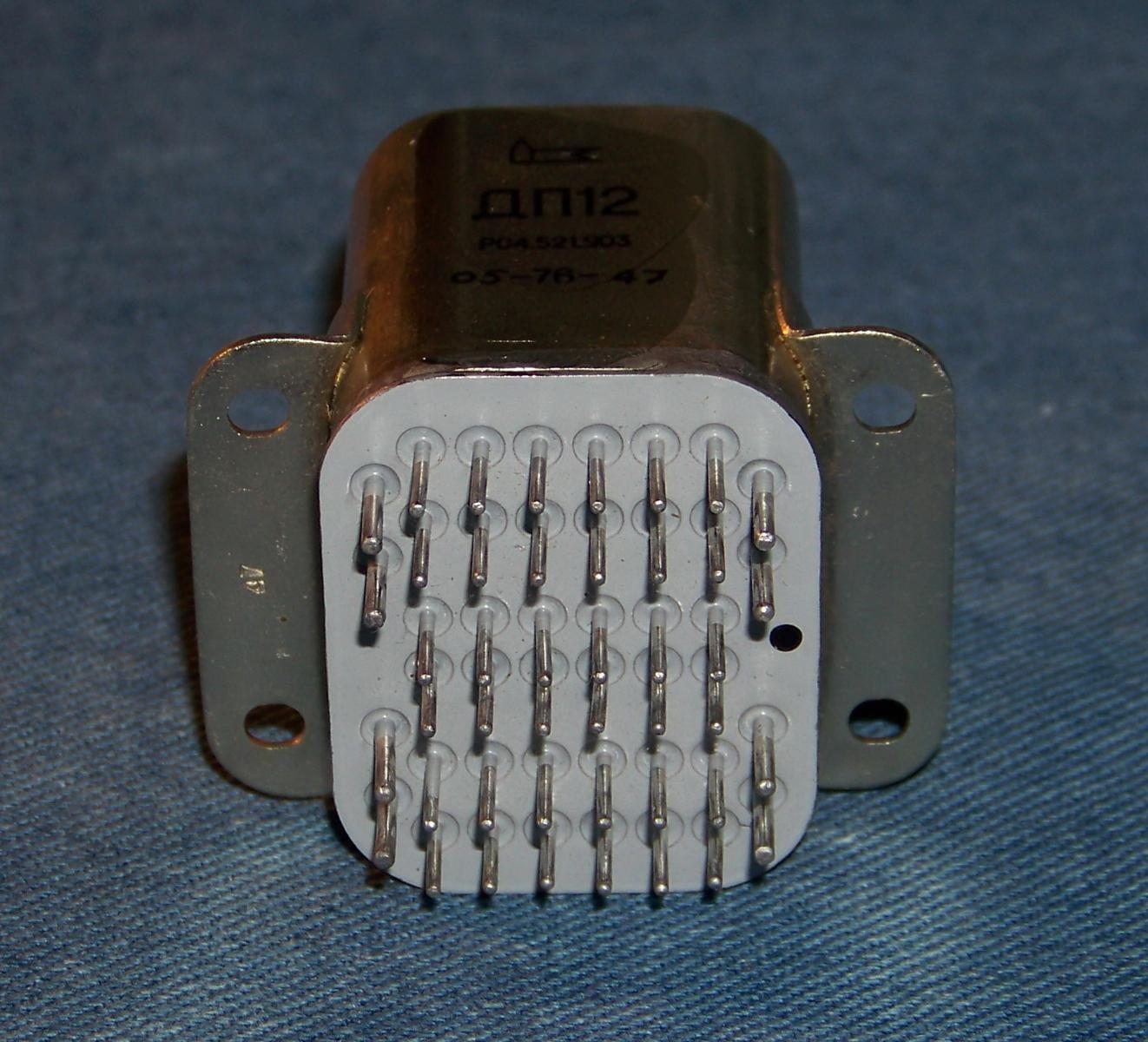

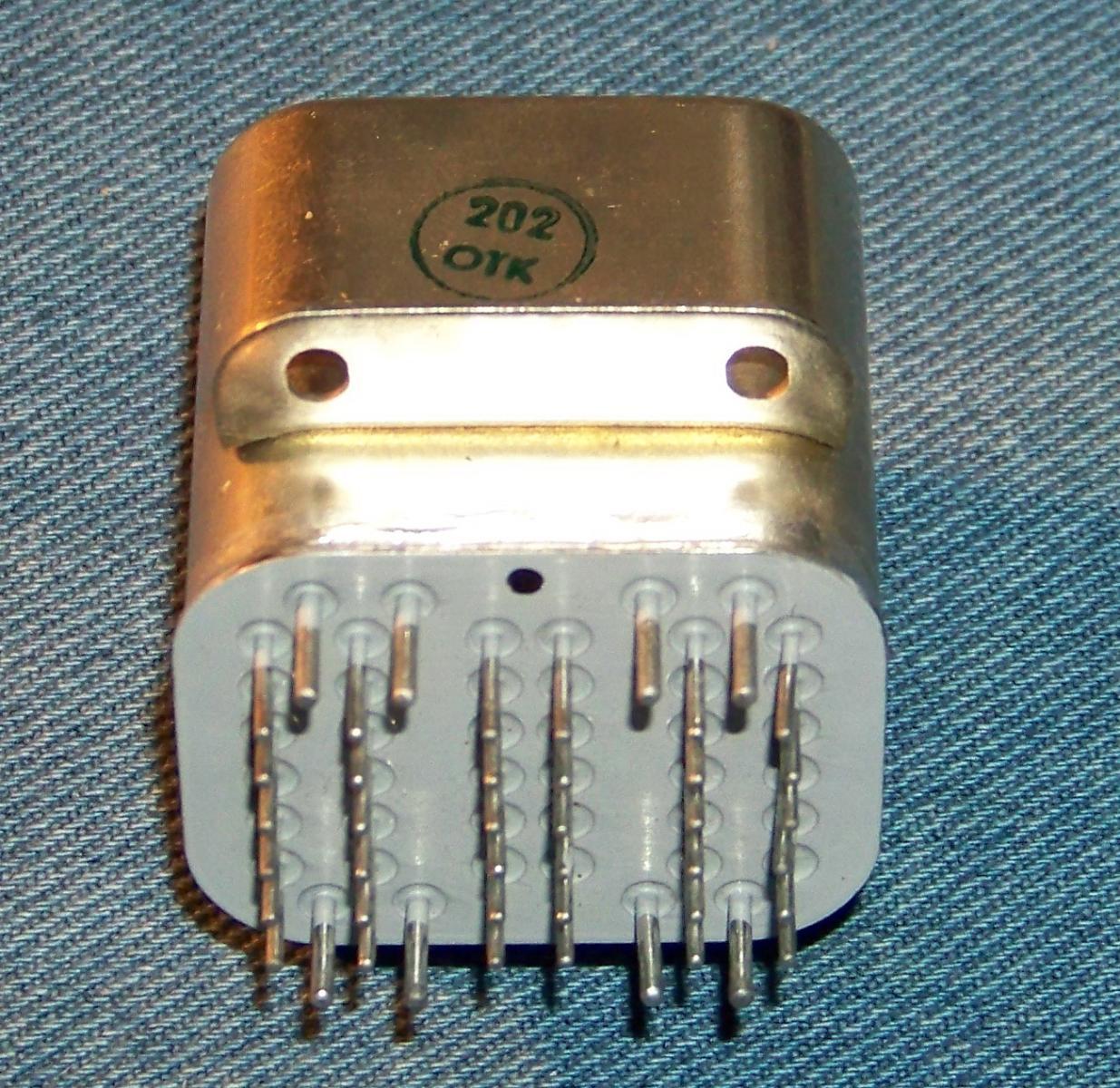

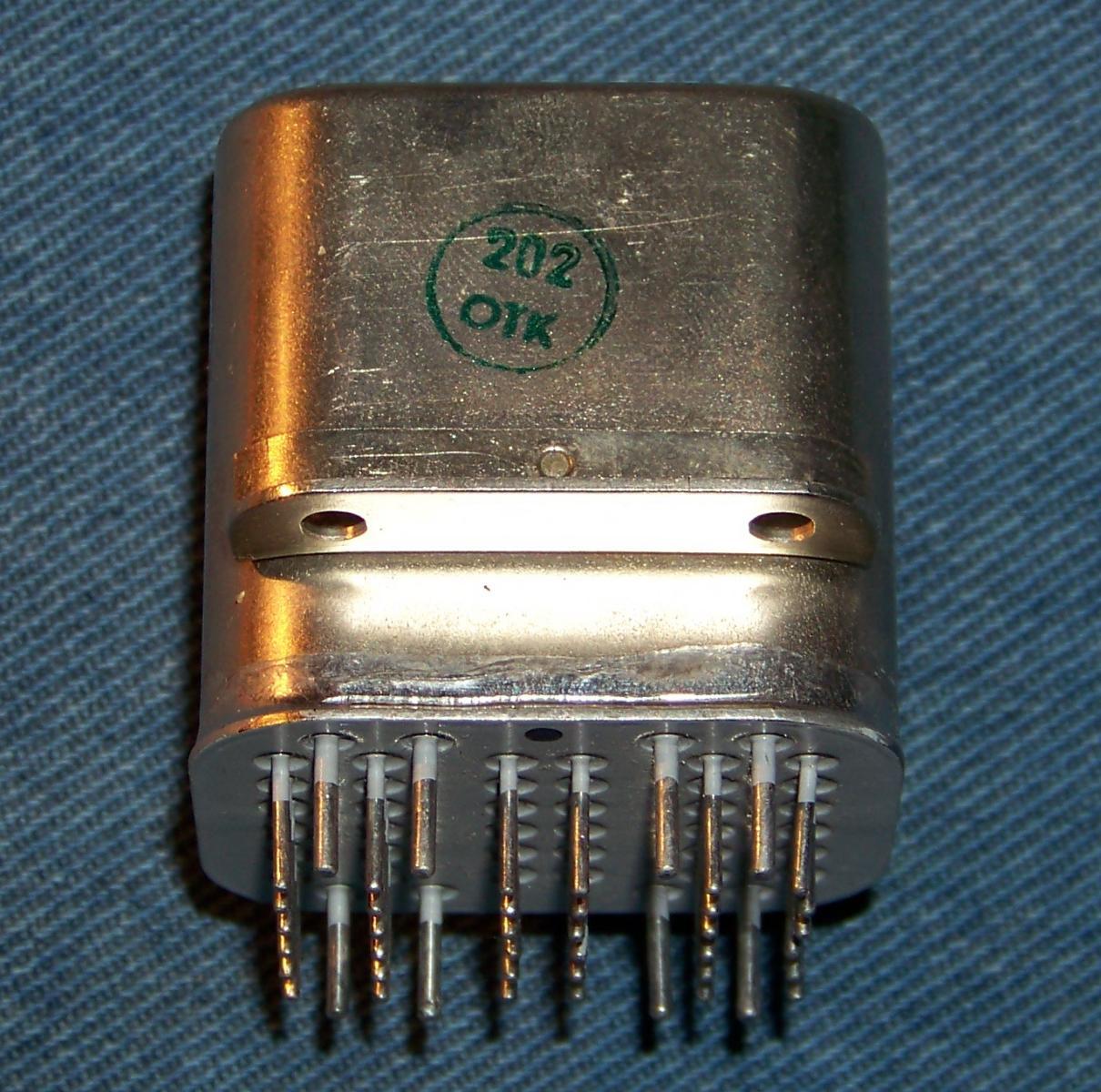

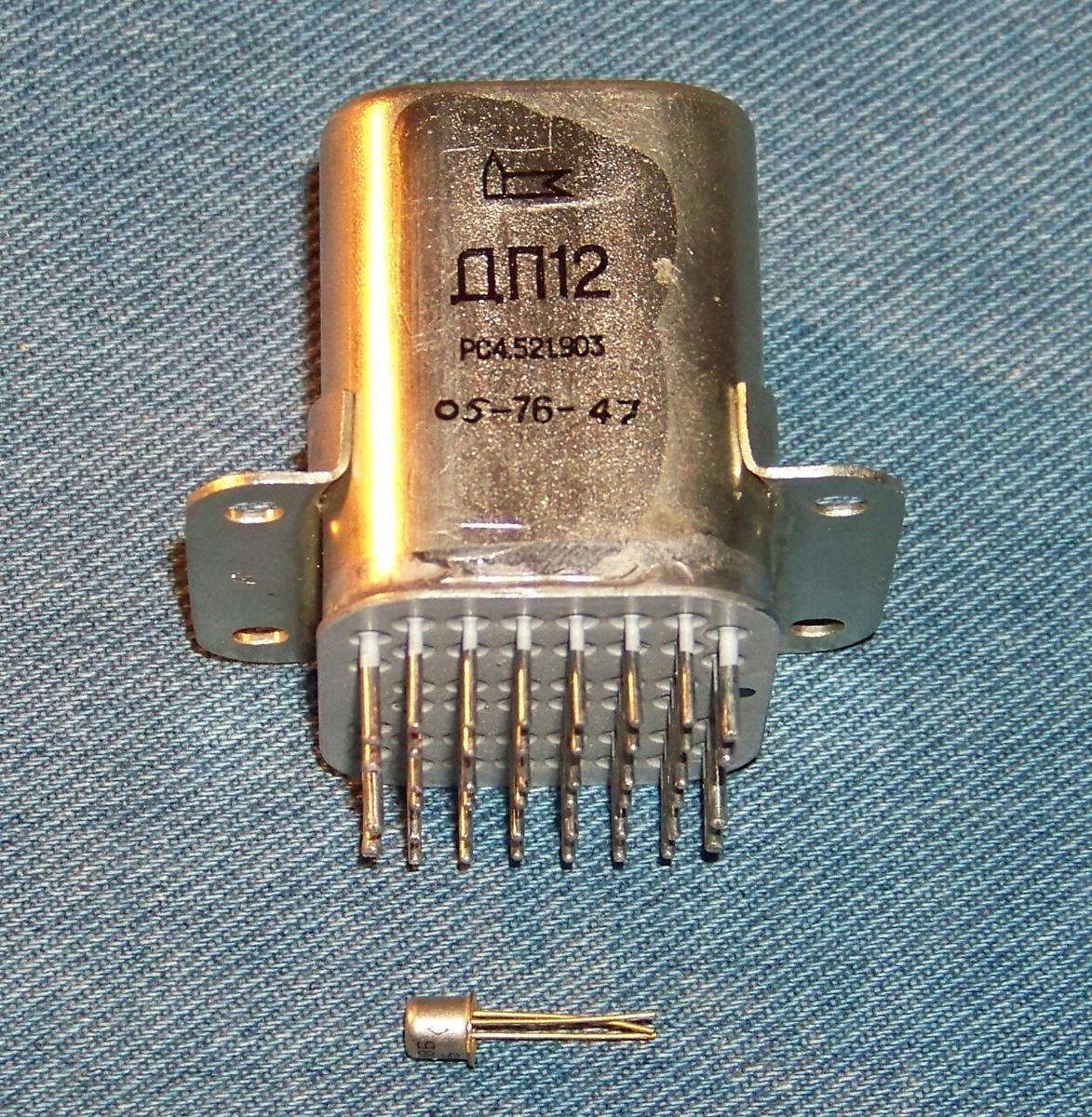

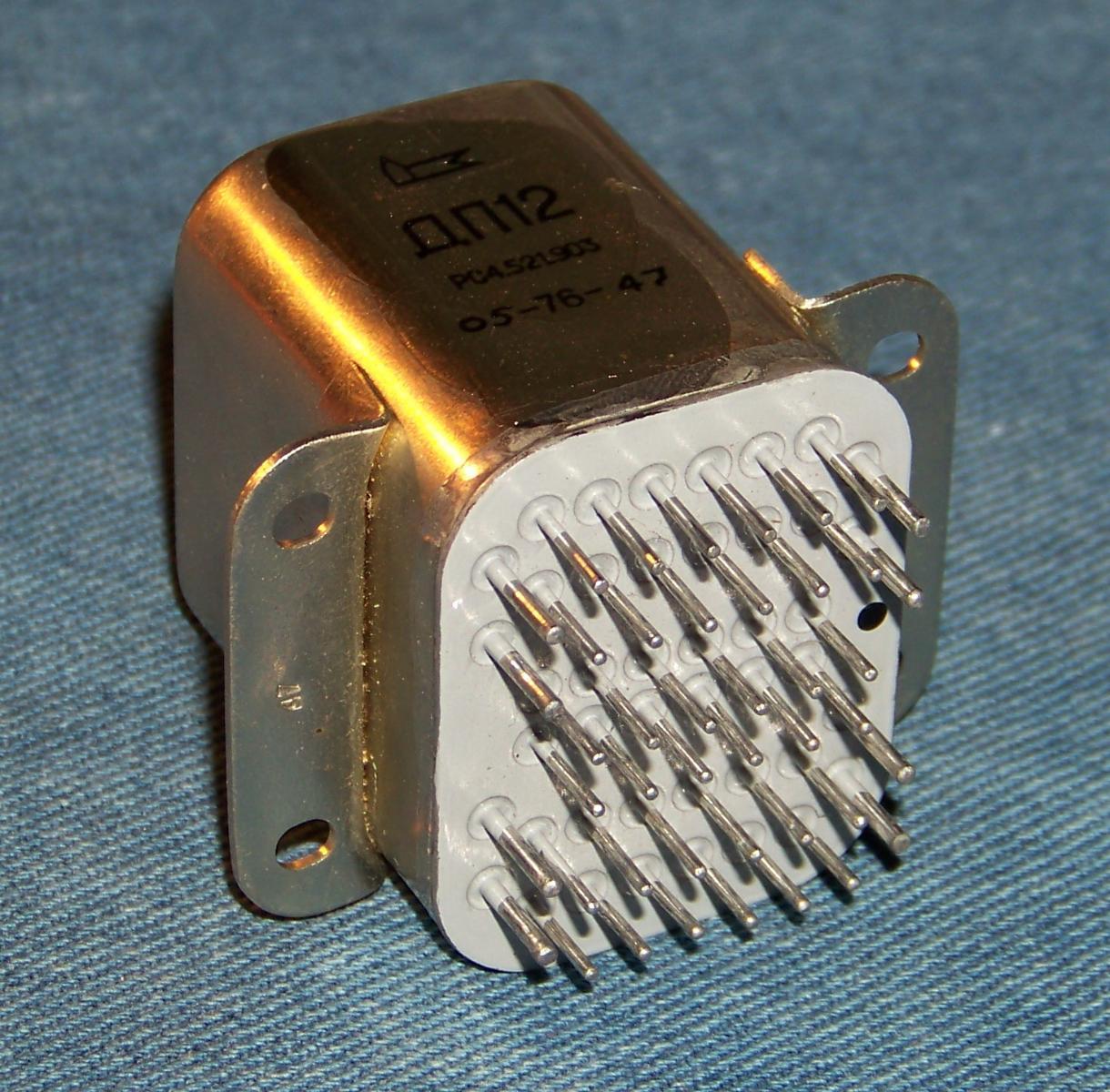

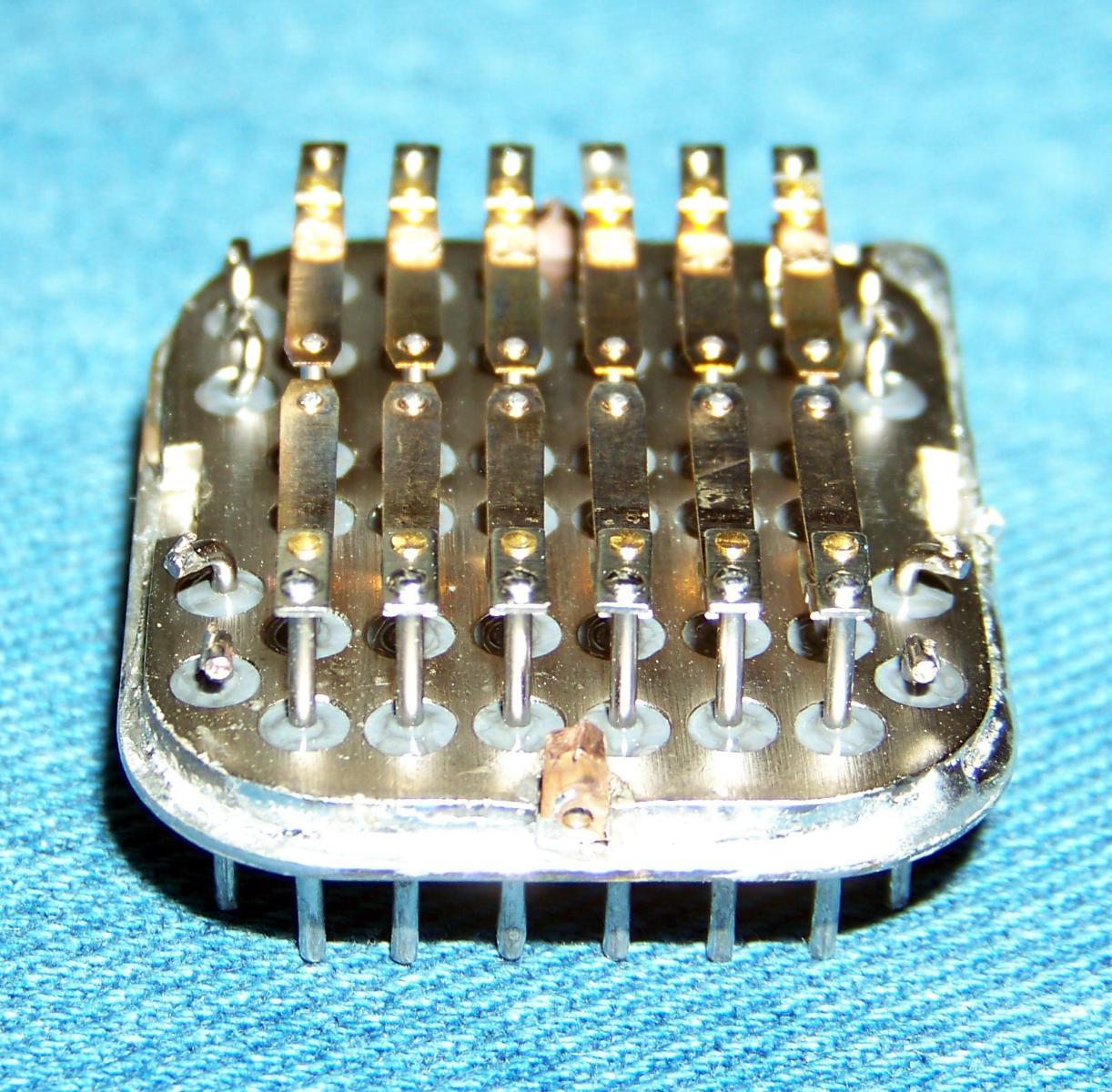

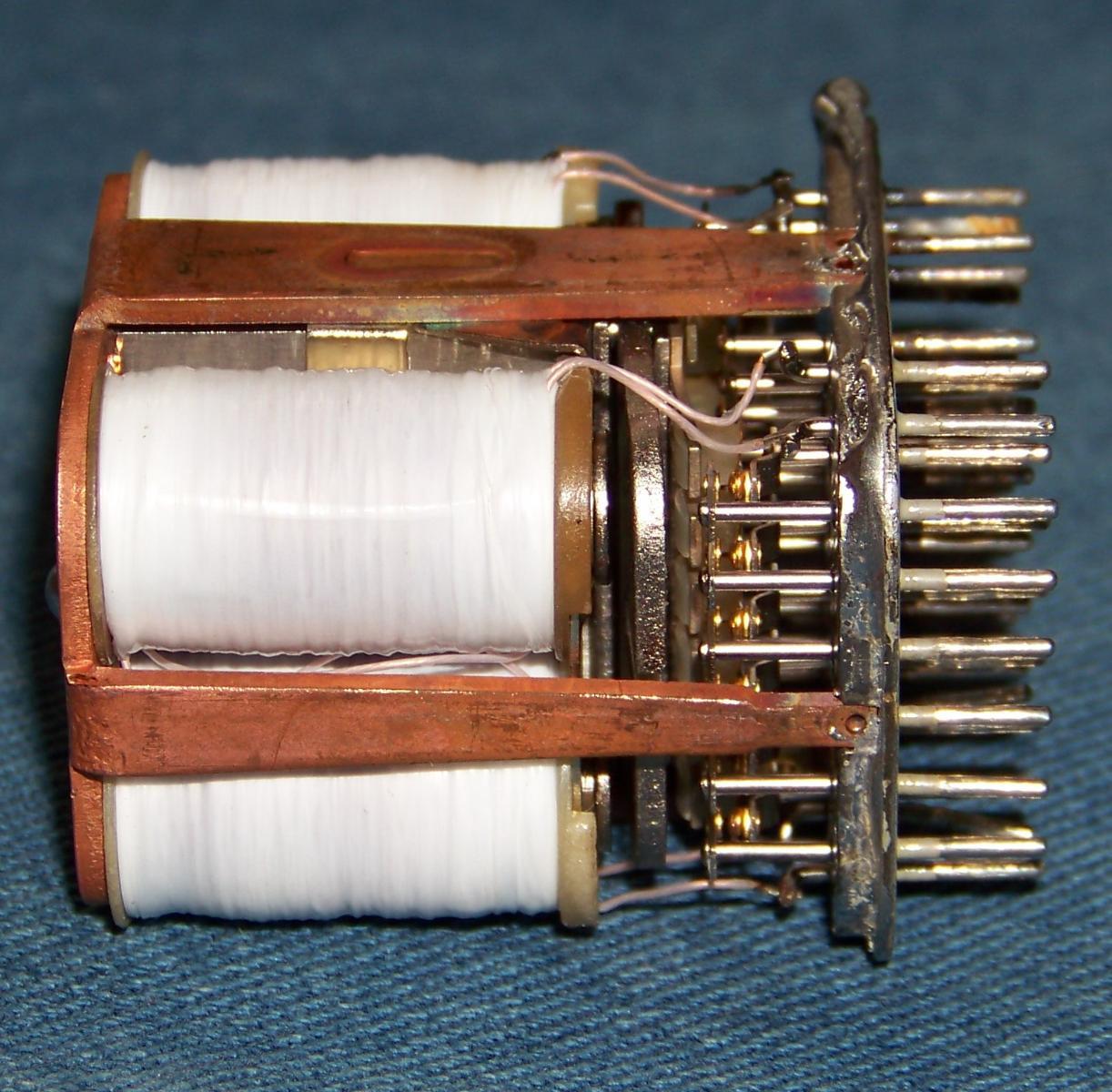

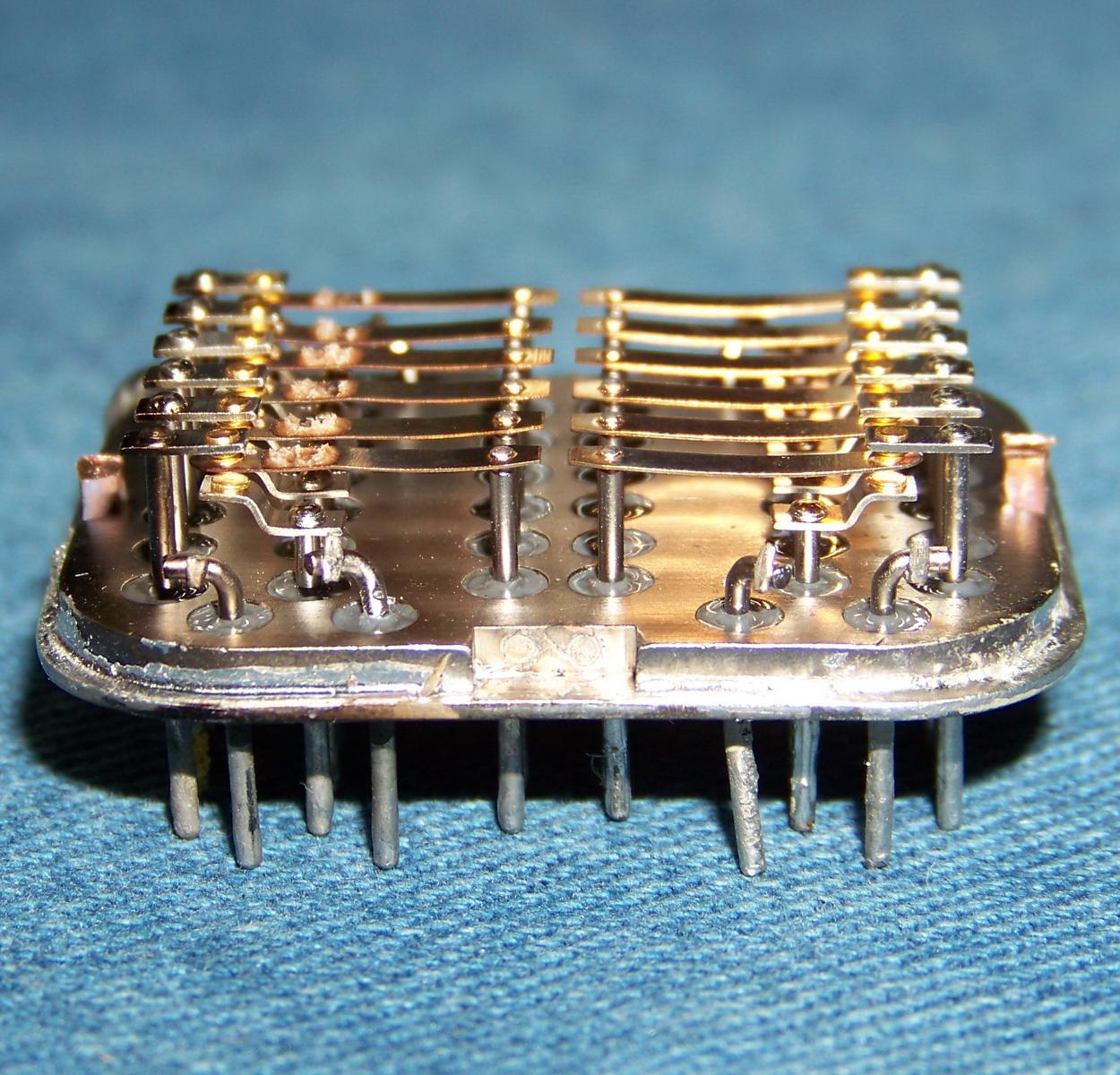

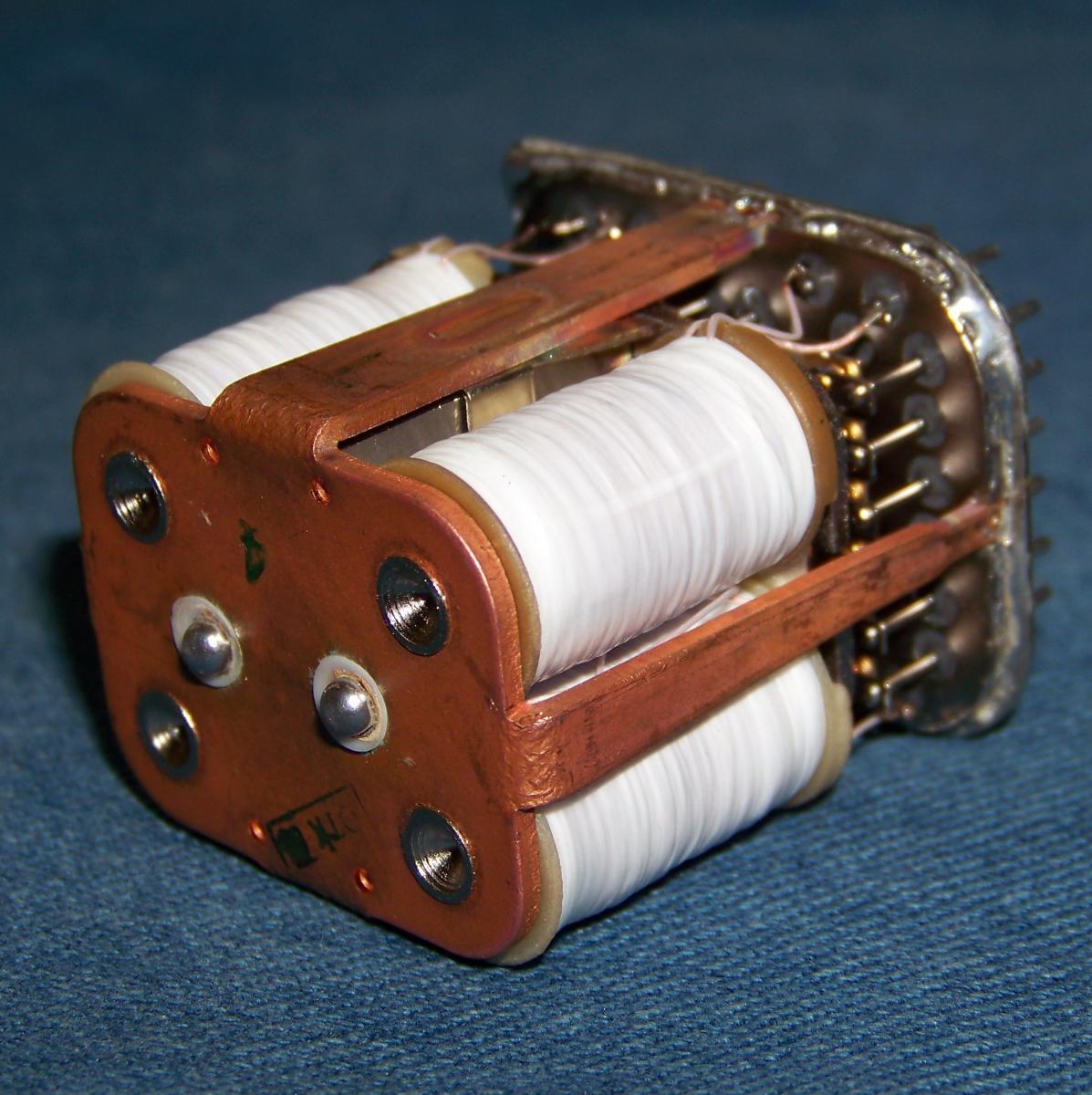

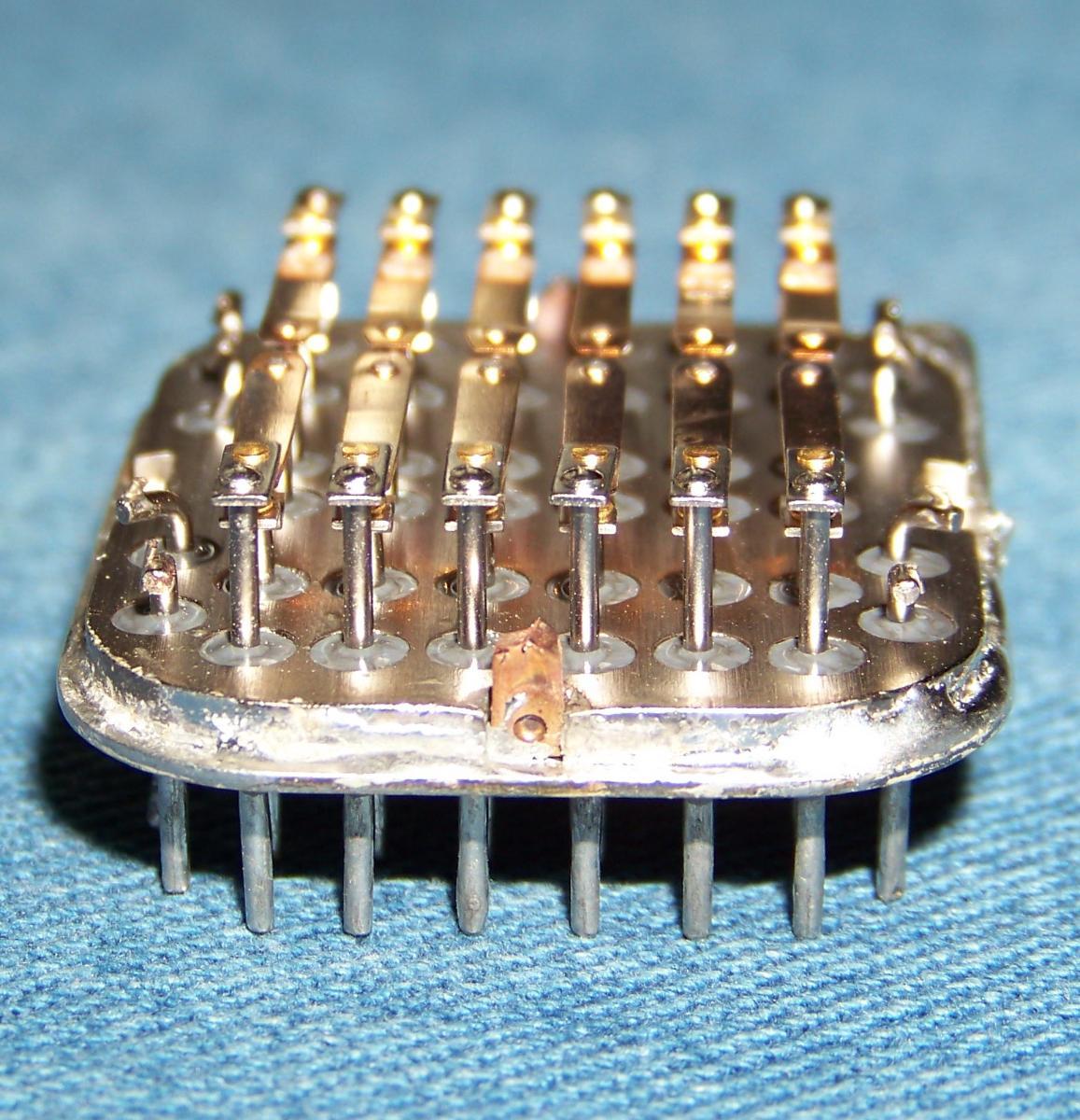

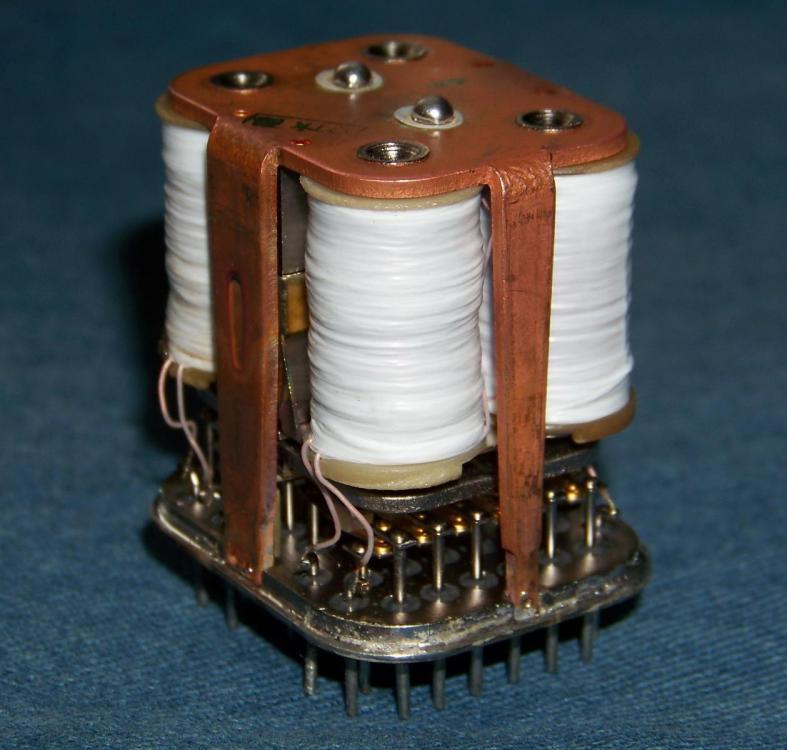

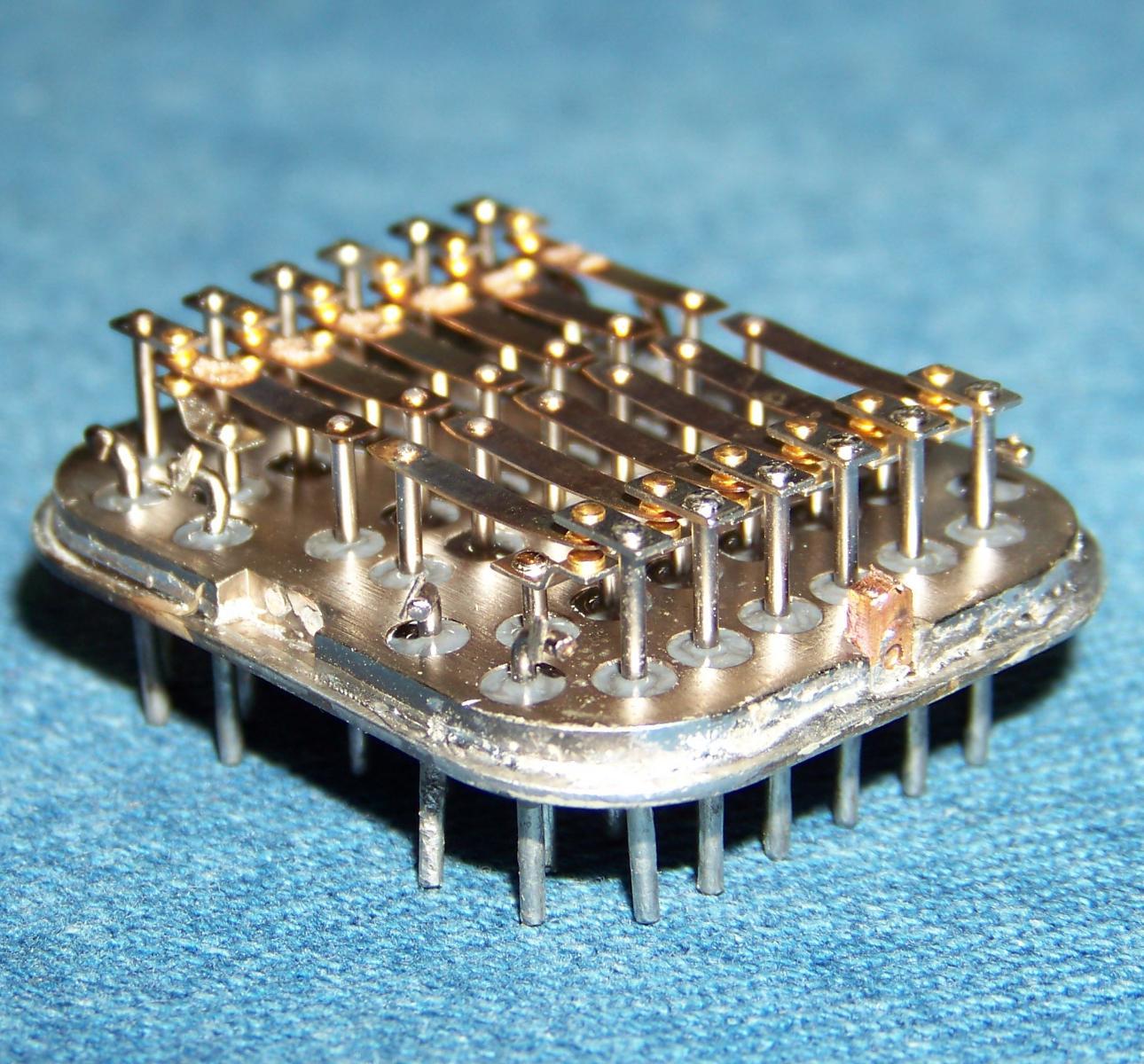

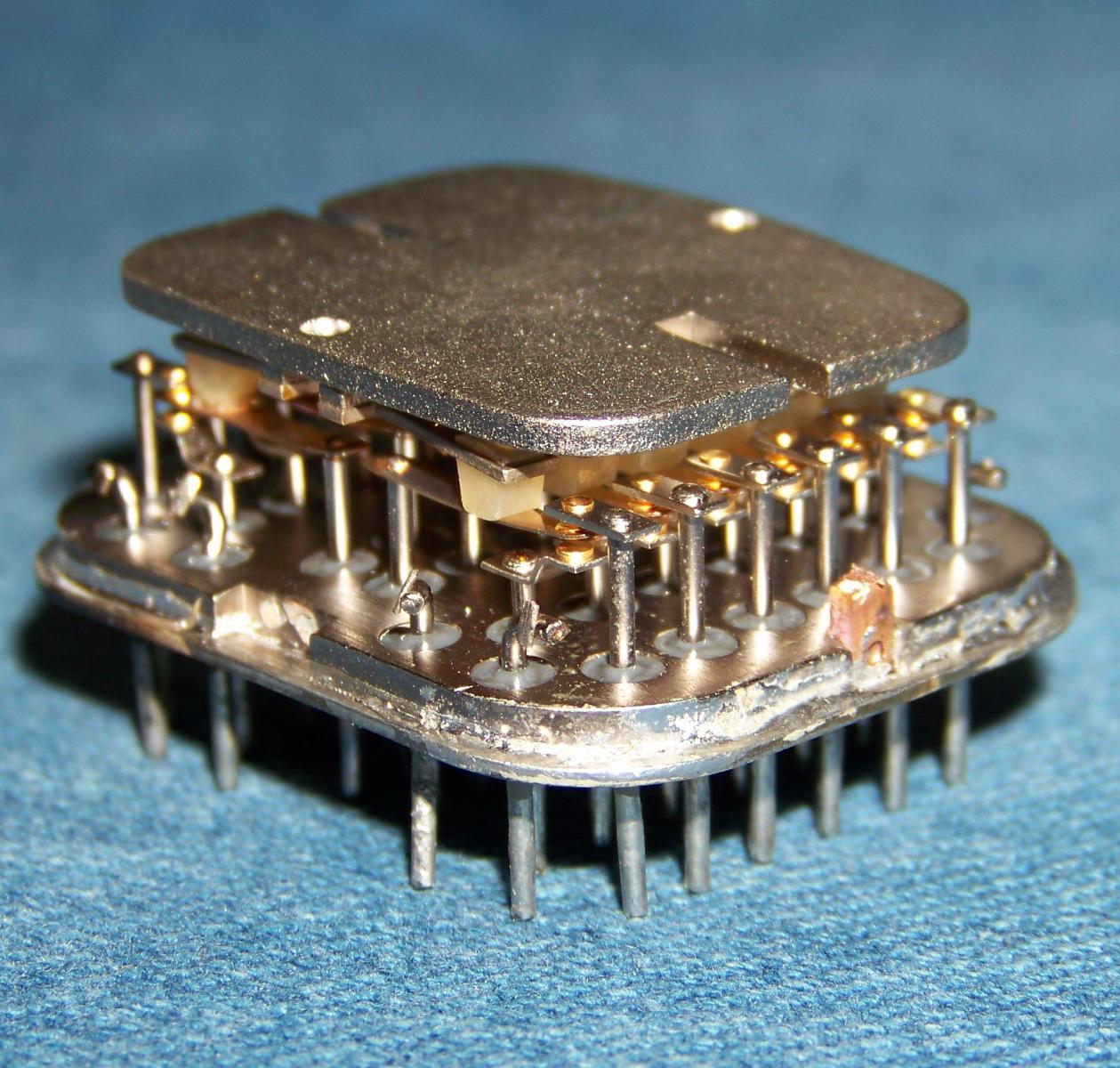

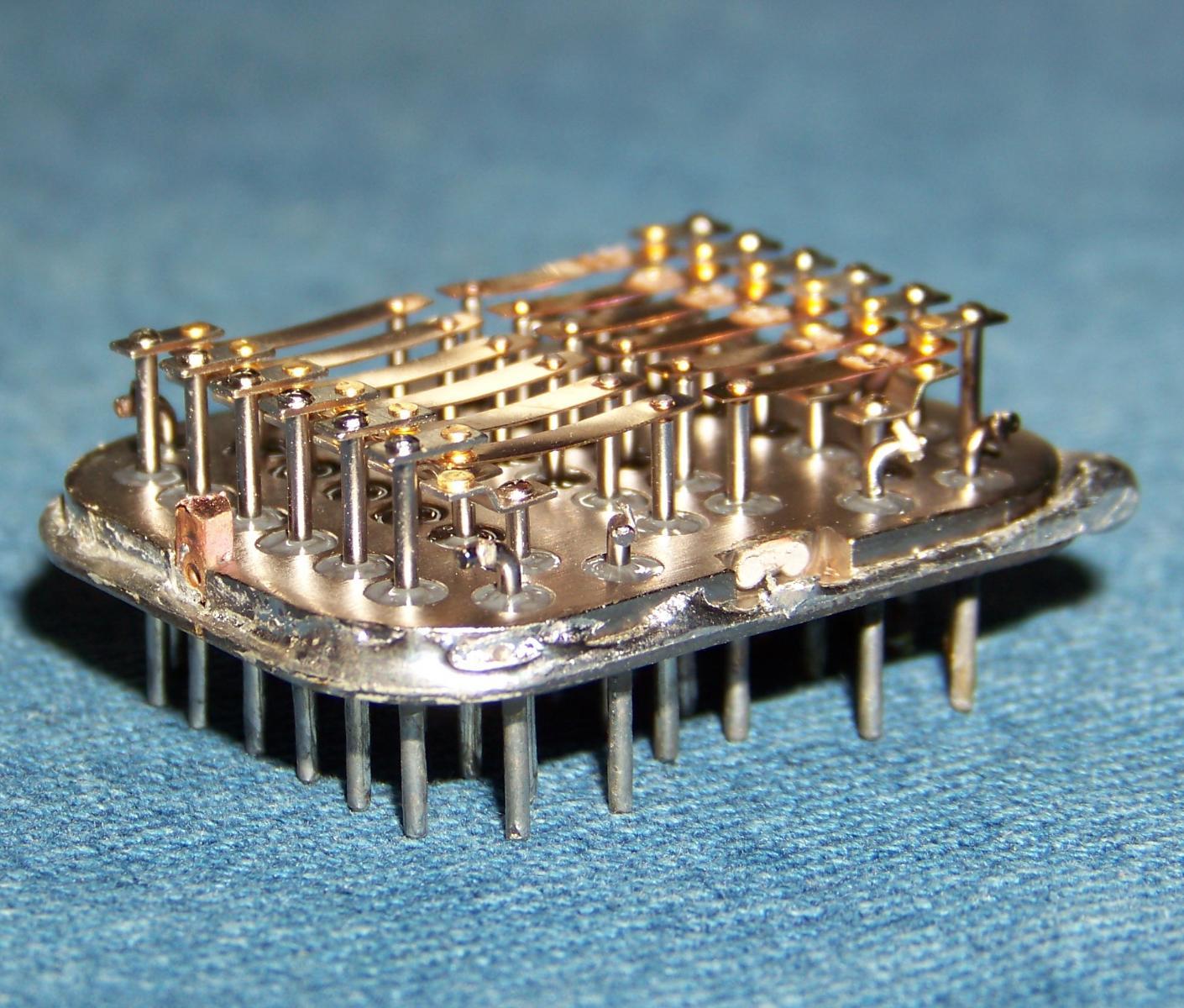

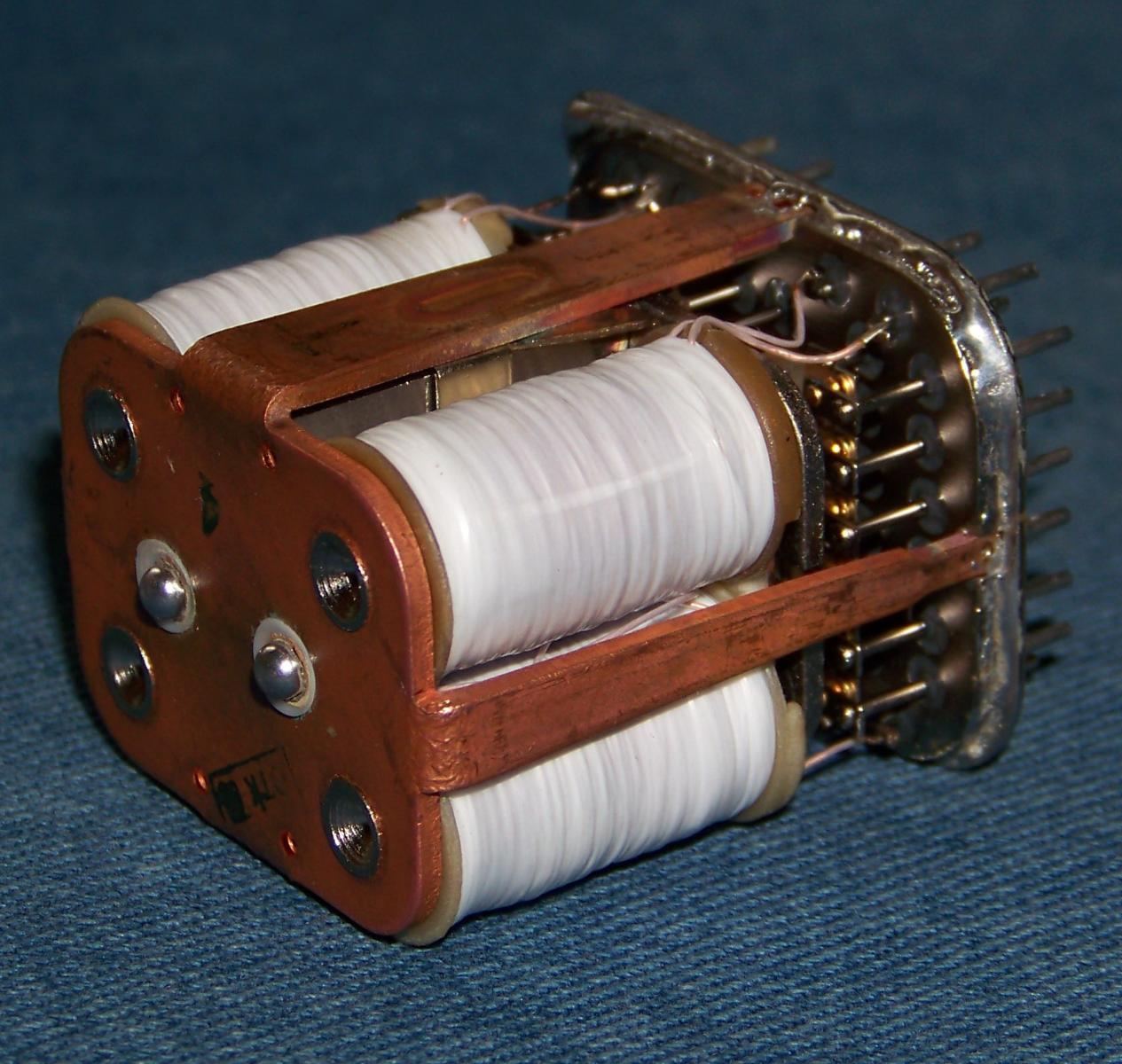

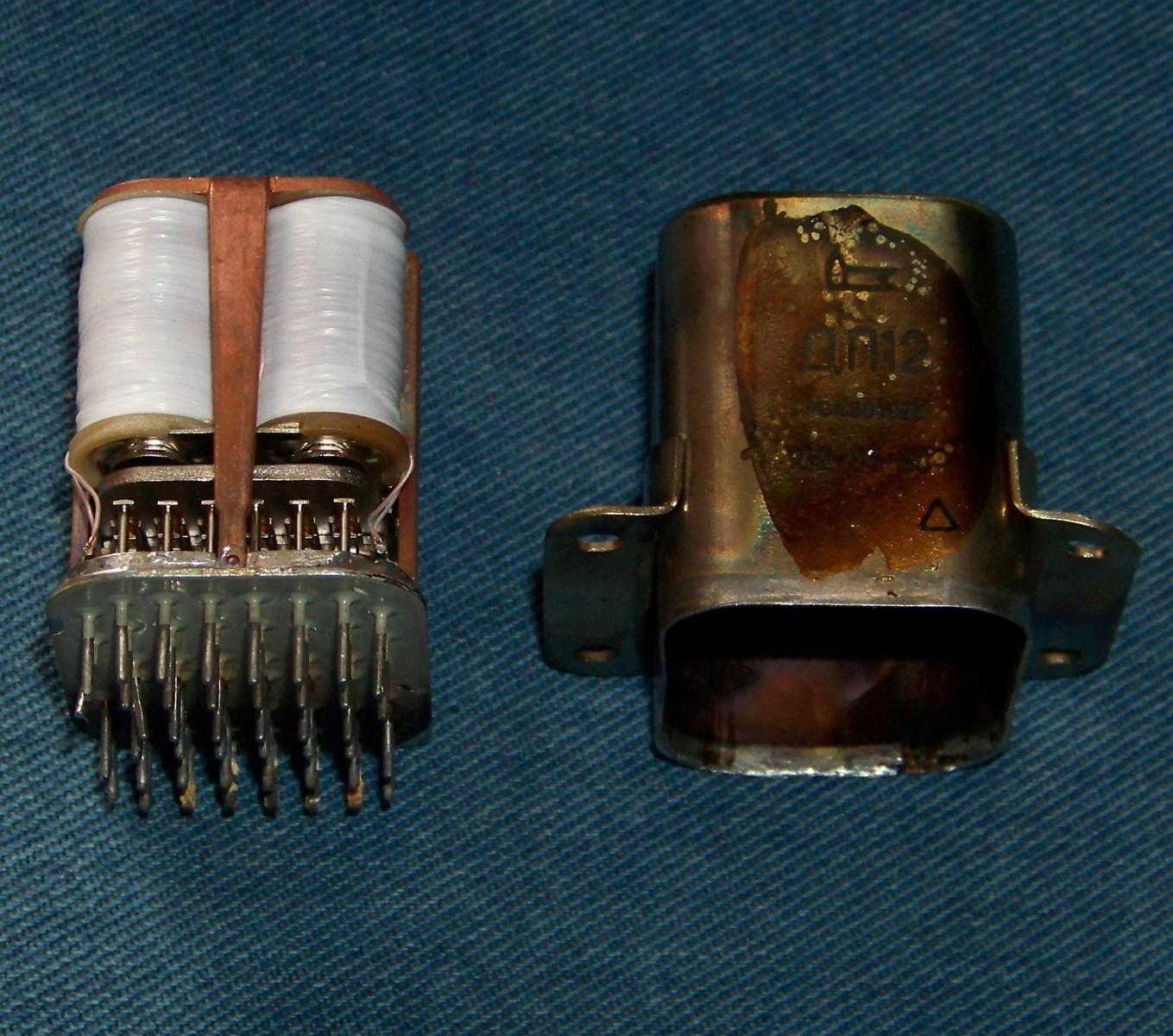

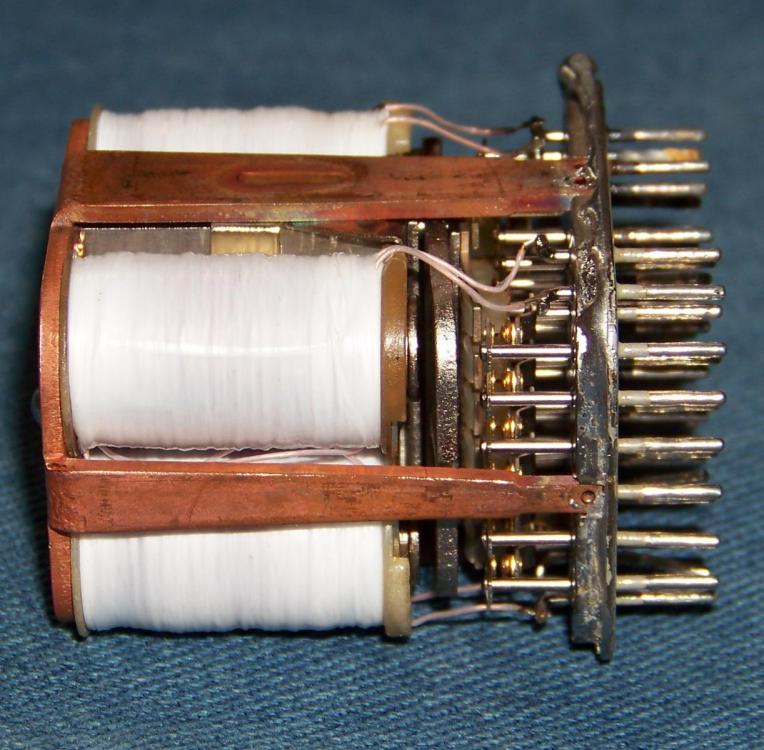

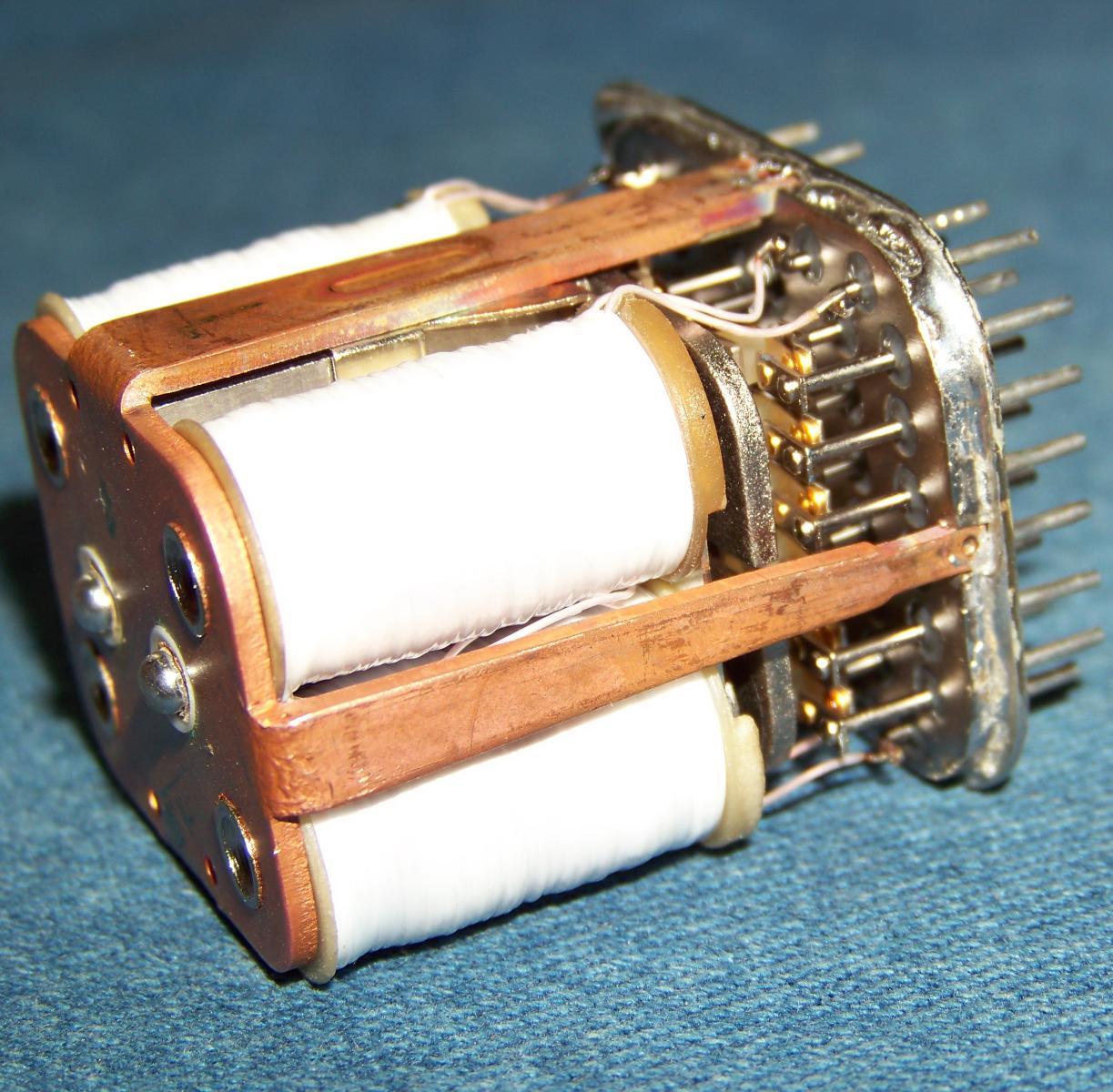

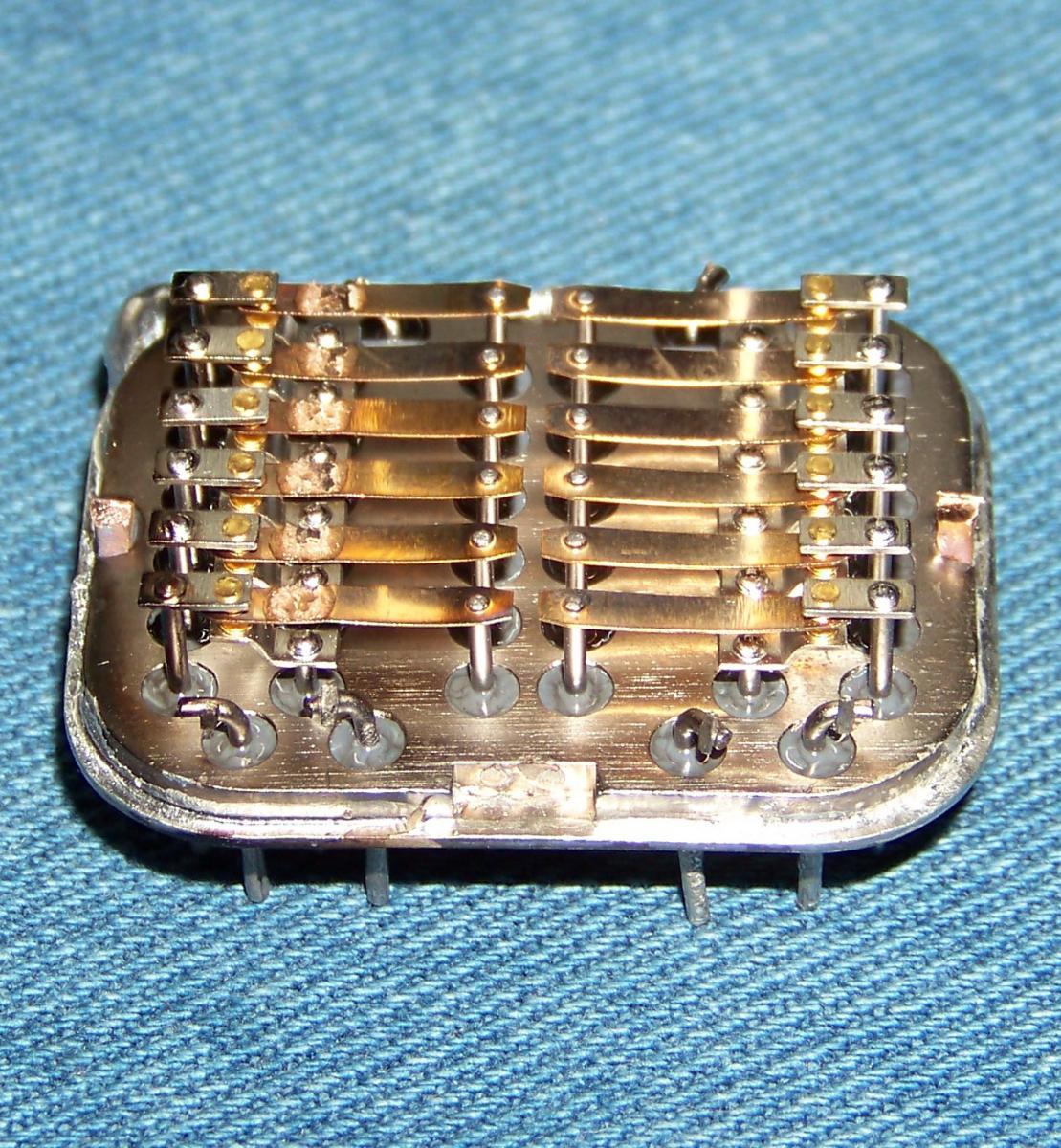

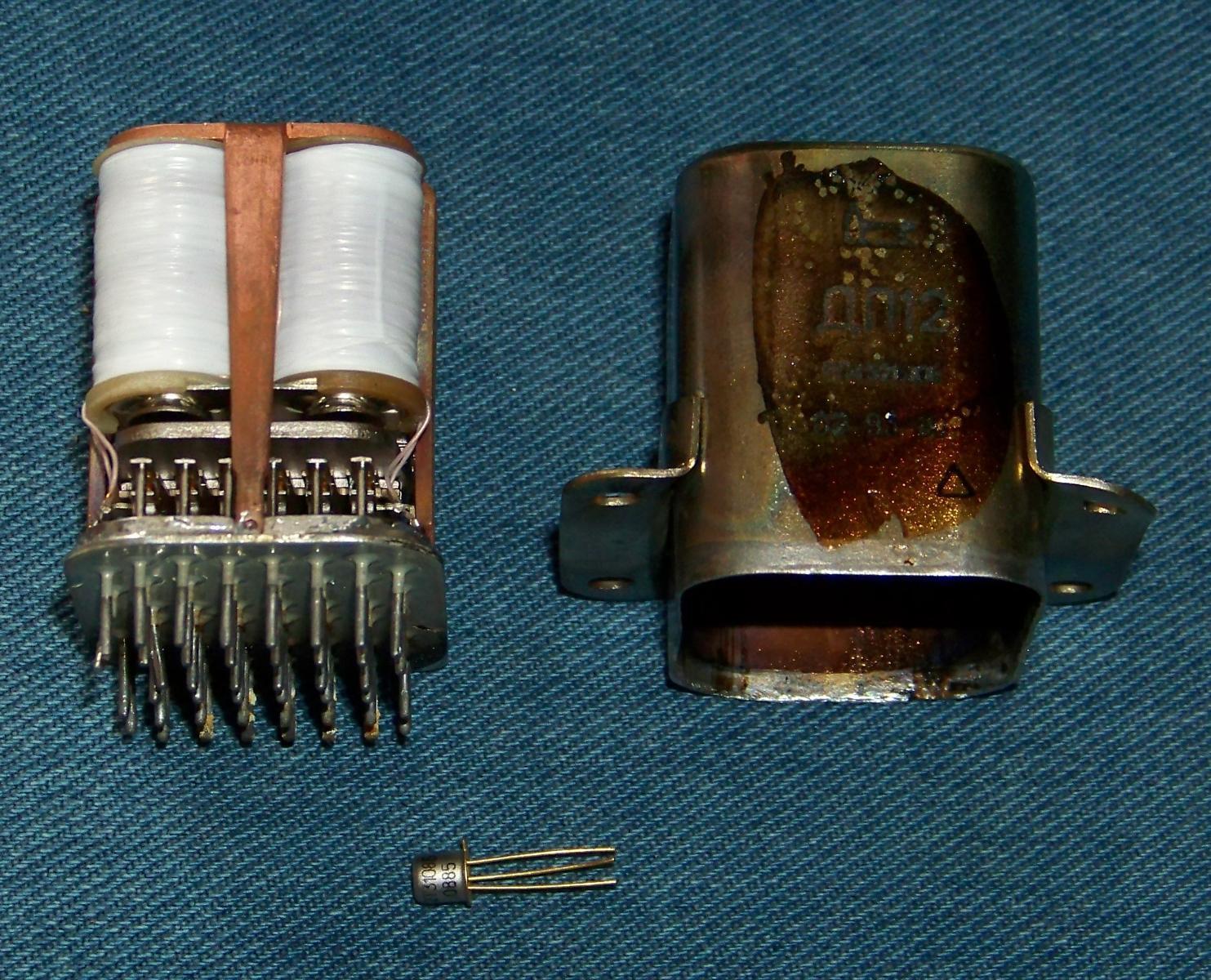

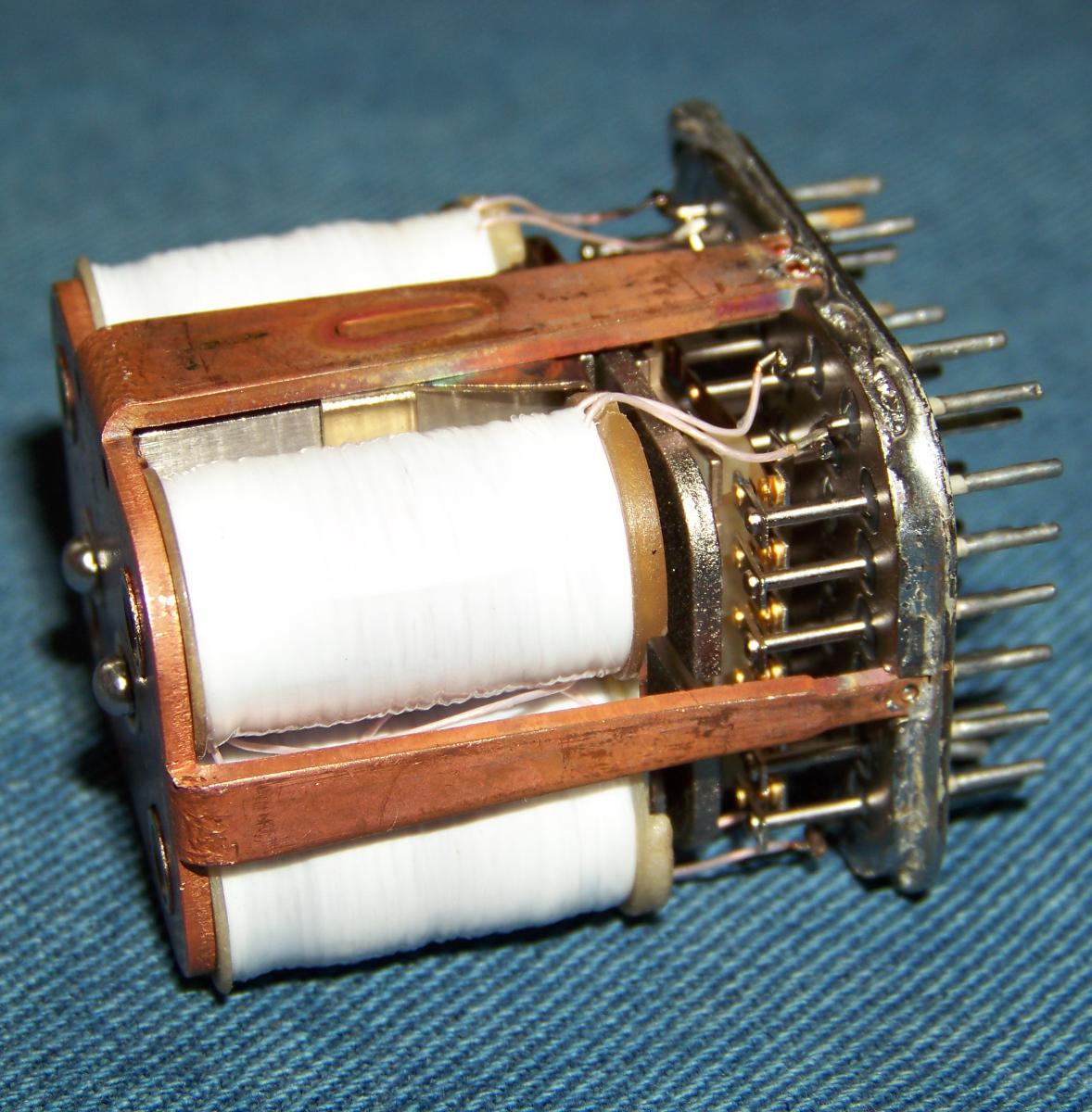

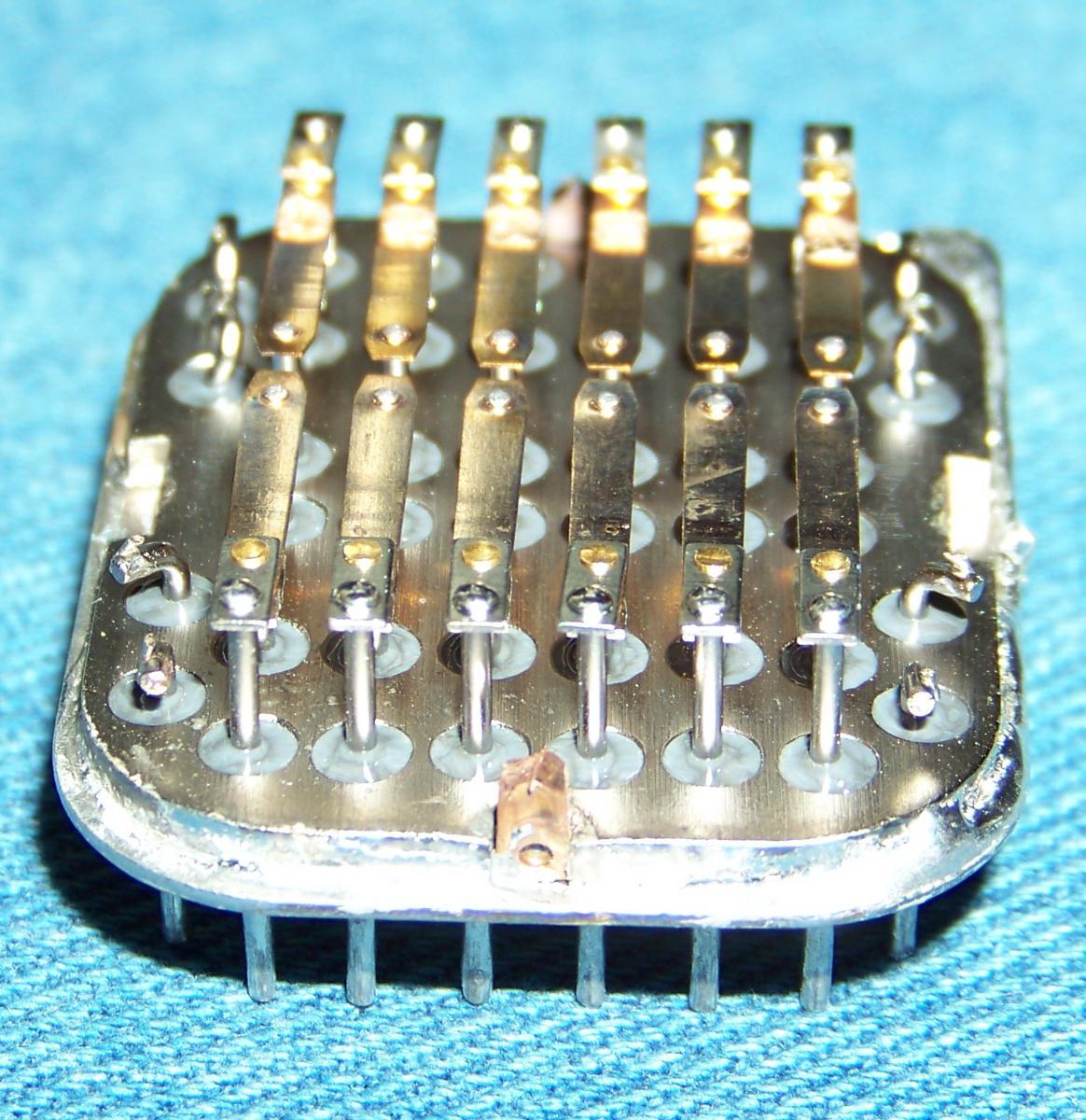

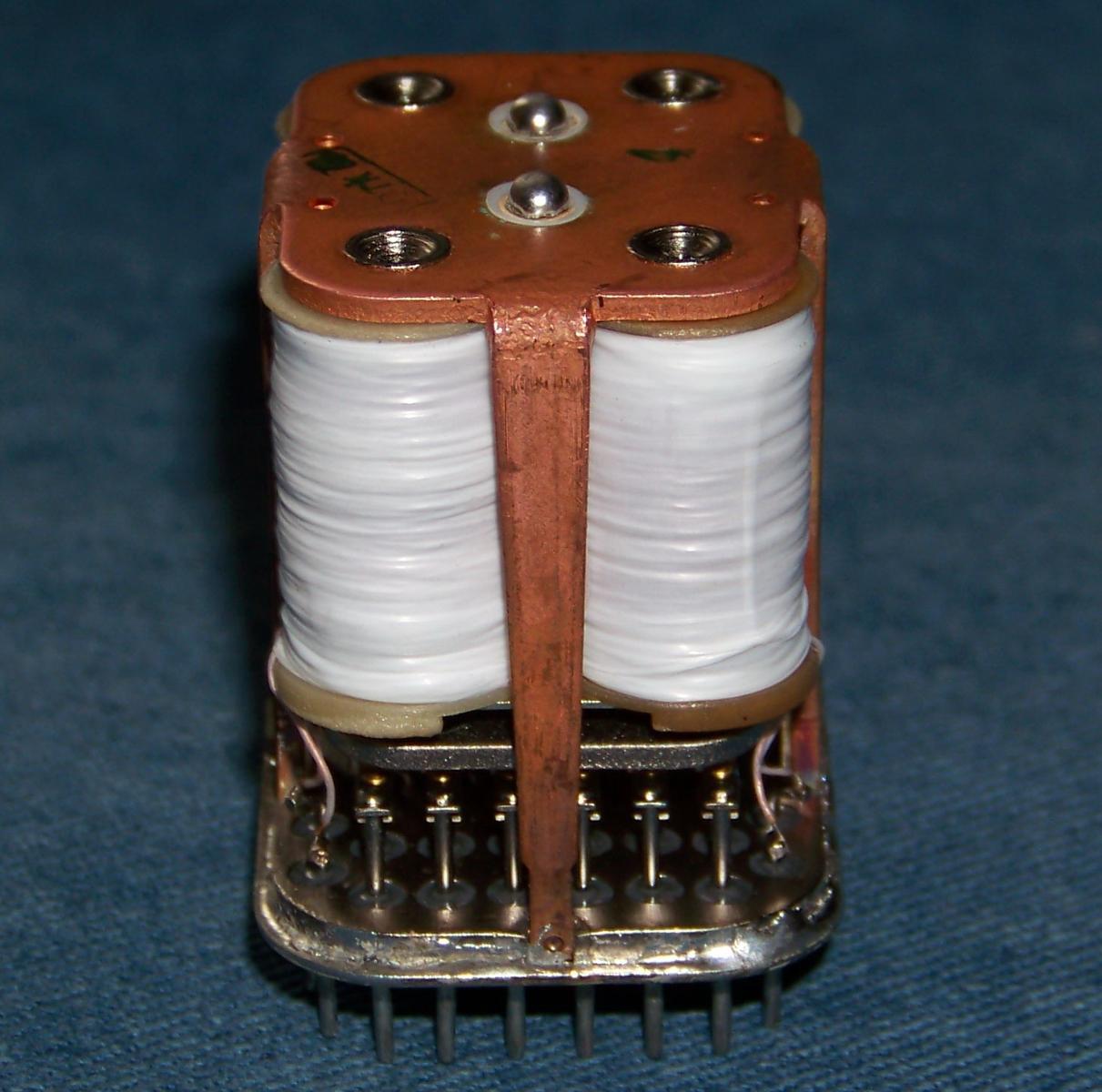

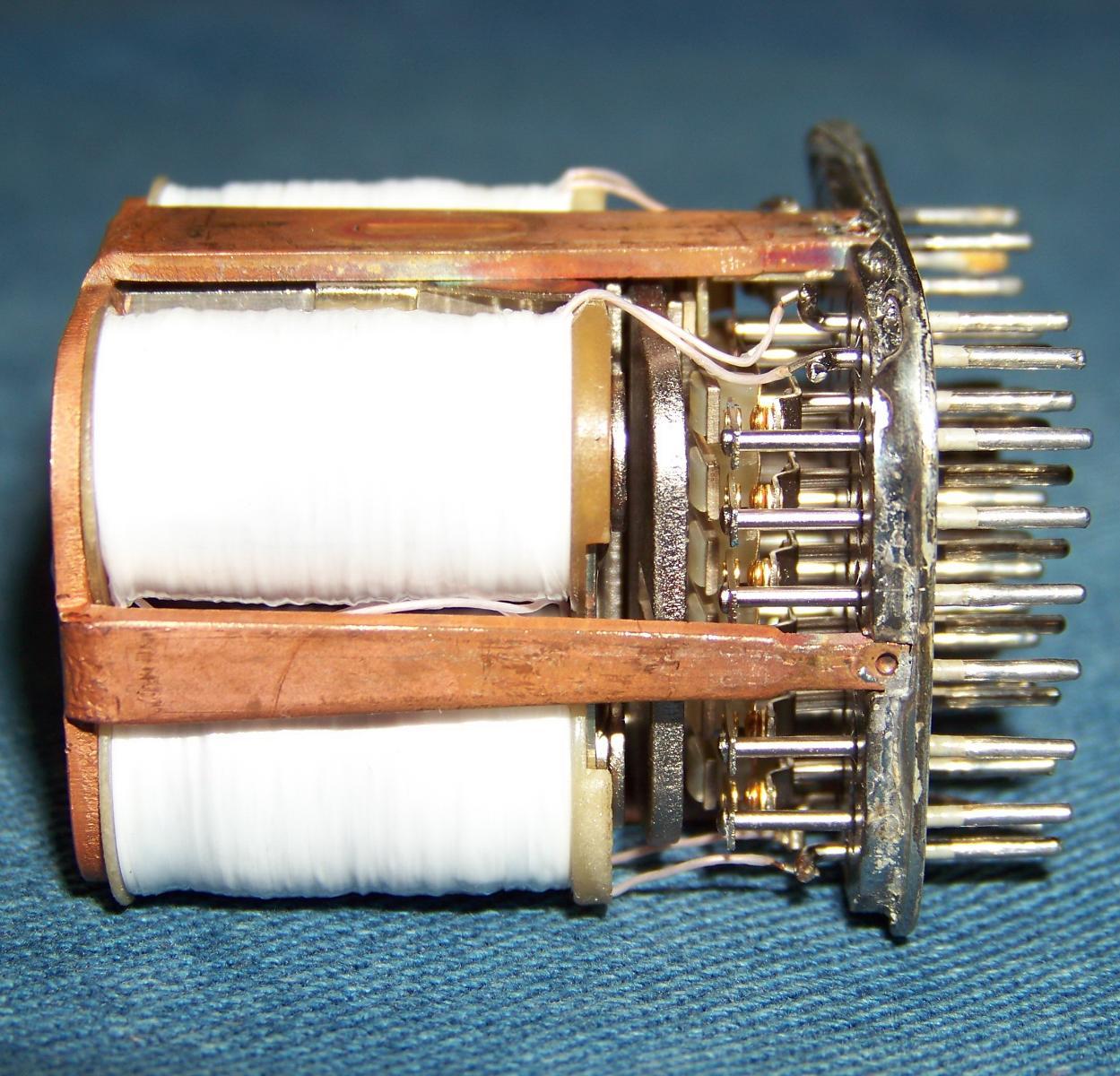

Немного неопубликованных ранее ракурсов...

Суббота в 07:18

СВЧ диод (отечественный).

Воскресенье в 08:16

Есть у меня небольшая слабость: люблю собирать гермоблоки. :kolobok_smile:

ъ

Воскресенье в 20:53

12 часов назад, kt608 сказал:

Есть у меня небольшая слабость: люблю собирать гермоблоки.

Мощная штука!

Есть пара вопросов:

- Если правильно вижу, там под верхней платой есть еще одна. Не пробовали поднимать верхнюю, чтобы отснять нижнюю?

- Это модуль с какого-то вольтметра? Не очень понимаю, как он подключался внутри прибора, если у него с обеих сторон гнезда под стандартные штыри... :bw:

Воскресенье в 21:22

23 часа назад, Susloid сказал:

Мощная штука!

Есть пара вопросов:

- Если правильно вижу, там под верхней платой есть еще одна. Не пробовали поднимать верхнюю, чтобы отснять нижнюю?

- Это модуль с какого-то вольтметра? Не очень понимаю, как он подключался внутри прибора, если у него с обеих сторон гнезда под стандартные штыри...

Второй платы там нет. Внизу проходит только кабель связи между клеммами.

К цифровой части прибора он подключался через разъемы, расположенными на дне гермоблока.
