Методы снятия приклеенных деталей с плат


Фердинанд

Рекомендуемые сообщения


  • ID пользователя:  9 848
  • Группа:  Пользователи
  • Количество тем:  17
  • Тем в день:  0.02
  • Количество контента:  465
  • Контент в день:  0.44
  • Репутация:   457
  • Дней с нами:  1 045 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Устройство:  Windows
  • Город:  Беларусь

Периодически некоторым приходится иметь дело с платами,на которых детали не только припаяны,но и приклеены к плате,обычно эти микросхемы серий К133 и К164,К527 (керамика белого цвет либо сиреневого) - которые установлены на платах путём накладного монтажа,а также керамические конденсаторы КМ (зеленые и рыжие).

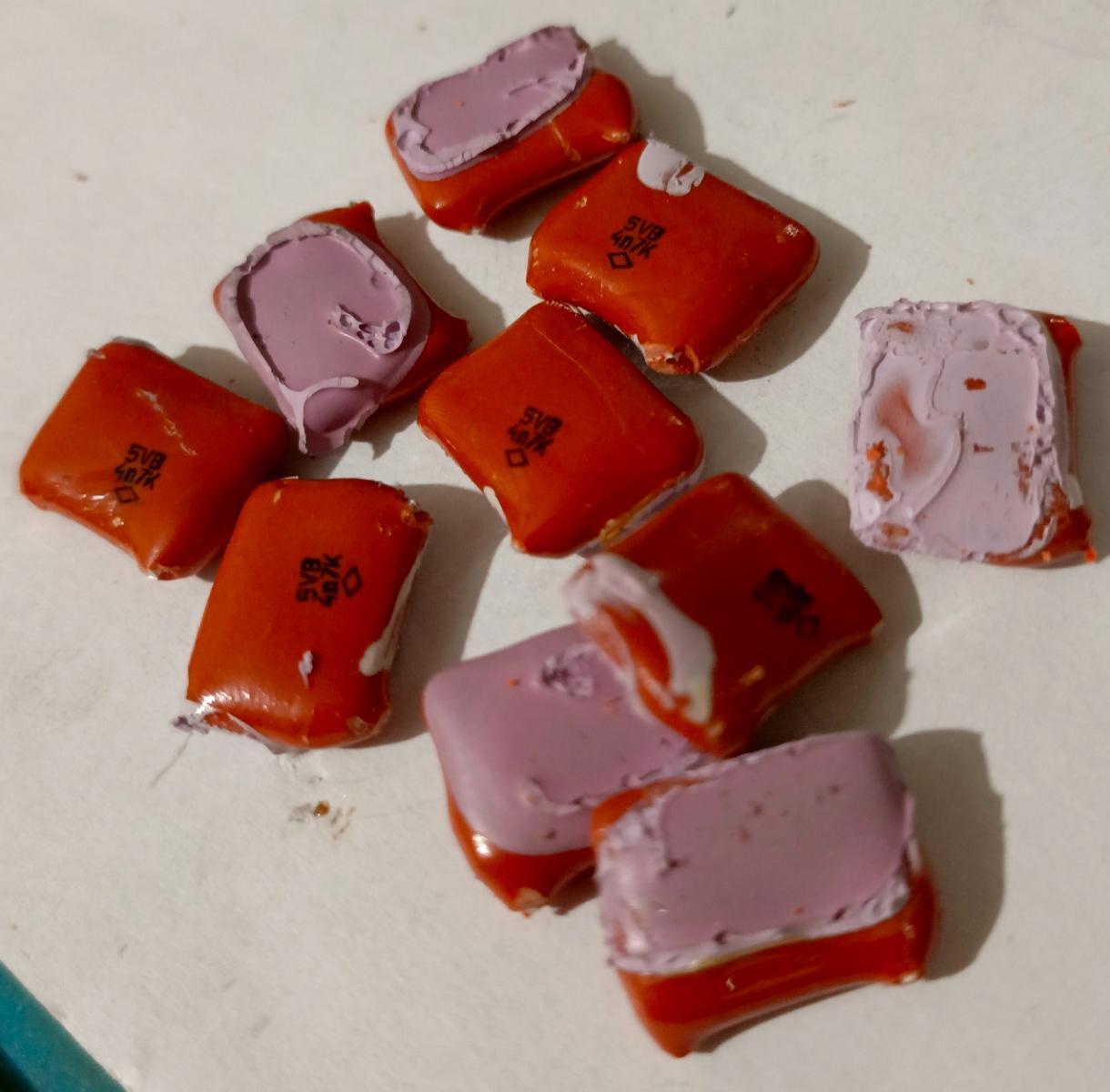

.....удаление таких деталей при помощи кусачек,обычно приводит к их частичному,или полному разрушению (при этом у КМ-конденсаторов происходит разрушение надписи на корпусе)
- правда некоторые конденсаторы задеты такими клеями незначительно,и их удаётся освободить с минимальными повреждениями или вовсе без повреждений.
В качестве клеящего вещества используется или эпоксидная смола,или подобное вещество.

Прошу поделиться опытом извлечения деталей в таких ситуациях,с минимальными повреждениями.
Используютсяпри этом .....растворы ? или высокая температура (при помощи отвёртки или металлического стержня для воздействия на застывшее клеящее вещество ?

Примечание: растворение лака,которым могут быть покрыты детали или платы,производится при помощи димексид и растворителя "646" но тема не о этом

Изменено пользователем Фердинанд
Ссылка на комментарий
Поделиться на другие сайты

  • Фердинанд изменил название на Методы снятия приклеенных деталей с плат

  • ID пользователя:  544
  • Группа:  Модераторы
  • Количество тем:  27
  • Тем в день:  0.01
  • Количество контента:  4 226
  • Контент в день:  1.14
  • Репутация:   5 876
  • Дней с нами:  3 708 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  41
  • Устройство:  Android
  • Город:  Астана

8 часов назад, Фердинанд сказал:

Периодически некоторым приходится иметь дело с платами,на которых детали не только припаяны,но и приклеены к плате,обычно эти микросхемы серий К133 и К164,К527 (керамика белого цвет либо сиреневого) - которые установлены на платах путём накладного монтажа,а также керамические конденсаторы КМ (зеленые и рыжие).
.....удаление таких деталей при помощи кусачек,обычно приводит к их частичному,или полному разрушению (при этом у КМ-конденсаторов происходит разрушение надписи на корпусе)
- правда некоторые конденсаторы задеты такими клеями незначительно,и их удаётся освободить с минимальными повреждениями или вовсе без повреждений.
В качестве клеящего вещества используется или эпоксидная смола,или подобное вещество.

Прошу поделиться опытом извлечения деталей в таких ситуациях,с минимальными повреждениями.
Используютсяпри этом .....растворы ? или высокая температура (при помощи отвёртки или металлического стержня для воздействия на застывшее клеящее вещество ?

Примечание: растворение лака,которым могут быть покрыты детали или платы,производится при помощи димексид и растворителя "646" но тема не о этом

А фото приложить? Религия не позволяет? 3- 4 платы сфоткайте.

Ссылка на комментарий
Поделиться на другие сайты


  • ID пользователя:  2 630
  • Группа:  Проверенные
  • Количество тем:  3
  • Тем в день:  0.00
  • Количество контента:  10 207
  • Контент в день:  3.29
  • Репутация:   64 201
  • Дней с нами:  3 100 Days
  • On/Off:  Online
  • Последнее посещение:
  • Age:  45
  • Устройство:  Windows
  • Город:  Т

21 минуту назад, Радиолюбитель сказал:

А фото приложить? Религия не позволяет? 3- 4 платы сфоткайте.





image.thumb.jpeg.2949a0837e86af42033aba43883dc8ab.jpeg    image.thumb.jpeg.7fb3367f0d2b13392a906f0907e4d6bb.jpeg   image.thumb.jpeg.443024accf107c75b7e0fe312353724d.jpeg

Ссылка на комментарий
Поделиться на другие сайты


  • ID пользователя:  3 822
  • Группа:  Проверенные
  • Количество тем:  22
  • Тем в день:  0.01
  • Количество контента:  458
  • Контент в день:  0.17
  • Репутация:   1 513
  • Дней с нами:  2 648 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  58
  • Устройство:  Windows
  • Город:  Одесса

9 часов назад, Фердинанд сказал:

Периодически некоторым приходится иметь дело с платами,на которых детали не только припаяны,но и приклеены к плате,...
Прошу поделиться опытом извлечения деталей в таких ситуациях,с минимальными повреждениями.

 ...

Обычно феном хорошо сдувается, если само не отваливается тогда отверткой или шилом, но копоти дает....

Ссылка на комментарий
Поделиться на другие сайты


  • ID пользователя:  2 347
  • Группа:  Пользователи
  • Количество тем:  9
  • Тем в день:  0.00
  • Количество контента:  538
  • Контент в день:  0.17
  • Репутация:   1 829
  • Дней с нами:  3 245 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  56
  • Устройство:  Windows
  • Город:  Москва

55 минут назад, Konrad сказал:





image.thumb.jpeg.2949a0837e86af42033aba43883dc8ab.jpeg    image.thumb.jpeg.7fb3367f0d2b13392a906f0907e4d6bb.jpeg   image.thumb.jpeg.443024accf107c75b7e0fe312353724d.jpeg

Все три платы - фен в помощь!:kolobok_smile:

Ссылка на комментарий
Поделиться на другие сайты


  • ID пользователя:  9 848
  • Группа:  Пользователи
  • Количество тем:  17
  • Тем в день:  0.02
  • Количество контента:  465
  • Контент в день:  0.44
  • Репутация:   457
  • Дней с нами:  1 045 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Устройство:  Windows
  • Город:  Беларусь

14 часов назад, Радиолюбитель сказал:

А фото приложить? Религия не позволяет? 3- 4 платы сфоткайте.

думал,что все в курсе о чём идёт речь )

кстати шляпки транзисторов также приклеены к пластмассовому прямоугольнику с выемкой (под диметр шляпки),но их можно отодрать без повреждений (на одном зфото видно,какие они после того как я их "отломил"
+ под некоторыми микросхемами приклеивается преадварительно кусочек стеклоткани
(непонятно с какой целью)

фото этой "смолы-клея" (например между корпусом КМ-конденсатора и платой,пока не удаётся сделать (нужен режим макросьёмки и хорошее солнечное освещение)
......как выглядит один из видов этого клея,можно увидеть на последнем фото (кто-то снял какие-то две детали и клей остался на плате (до того как платы попали мне)






Изменено пользователем Фердинанд
Ссылка на комментарий
Поделиться на другие сайты


  • ID пользователя:  544
  • Группа:  Модераторы
  • Количество тем:  27
  • Тем в день:  0.01
  • Количество контента:  4 226
  • Контент в день:  1.14
  • Репутация:   5 876
  • Дней с нами:  3 708 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  41
  • Устройство:  Android
  • Город:  Астана

2 минуты назад, Фердинанд сказал:

думал,что все в курсе о чём идёт речь )

кстати шляпки транзисторов также приклеены к пластмассовому прямоугольнику с выемкой (под диметр шляпки),но их можно отодрать без повреждений (на одном зфото видно,какие они после того как я их "отломил"
+ под некоторыми микросхемами приклеивается преадварительно кусочек стеклоткани
(непонятно с какой целью)

фото этой "смолы-клея" (например между корпусом КМ-конденсатора и платой,пока не удаётся сделать (нужен режим макросьёмки и хорошее солнечное освещение)
......как выглядит один из видов этого клея,можно увидть на последнем фоо (кто-то снял две микросхемы (до того как платы попали мне)






Одностороння плата. Греть чуток феном на средней температуре. А даусторонние по сложнее. Я каждую имс отдельно снимал. Тонким шилом или иголкой просовываем с торца под выводы, греем паяльником ( 40 вт) припой, приподняли первые 3 вывода, протолкнули шило дальше, опять приподнчли, оствшиеся выводы вверх. И потом жалом паяльника ( плоское узкое жало) греем стык имс+плата. И шилом приподнимаем всю микросхему  она становится на бок, и придерживая ее отпаиваем ее вторую мторону выводов. Да, долговато, но эффкективно. Приловчится надо. КМ рыжие тоже греем между кондером и платой по чуть чуть приподнимая его.

Ссылка на комментарий
Поделиться на другие сайты


  • ID пользователя:  9 848
  • Группа:  Пользователи
  • Количество тем:  17
  • Тем в день:  0.02
  • Количество контента:  465
  • Контент в день:  0.44
  • Репутация:   457
  • Дней с нами:  1 045 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Устройство:  Windows
  • Город:  Беларусь

25 минут назад, Радиолюбитель сказал:

Одностороння плата. Греть чуток феном на средней температуре. А даусторонние по сложнее. Я каждую имс отдельно снимал. Тонким шилом или иголкой просовываем с торца под выводы, греем паяльником ( 40 вт) припой, приподняли первые 3 вывода, протолкнули шило дальше, опять приподнчли, оствшиеся выводы вверх. И потом жалом паяльника ( плоское узкое жало) греем стык имс+плата. И шилом приподнимаем всю микросхему  она становится на бок, и придерживая ее отпаиваем ее вторую мторону выводов. Да, долговато, но эффкективно. Приловчится надо. КМ рыжие тоже греем между кондером и платой по чуть чуть приподнимая его.

выводы я приподниму (при помощи паяльника и шила)- с этим нет проблем, а вот разогреть смолу-клей под корпусом КМ и м/сх при помощи узкого жала  паяльника....не догадался.
Спасибо.,попробую.
.....у ас паяльник со сменными жалами ? или затачивали напильником жало ?

Изменено пользователем Фердинанд
Ссылка на комментарий
Поделиться на другие сайты


  • ID пользователя:  4 955
  • Группа:  Пользователи
  • Количество тем:  13
  • Тем в день:  0.01
  • Количество контента:  5 502
  • Контент в день:  2.90
  • Репутация:   9 846
  • Дней с нами:  1 896 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  63
  • Устройство:  Android
  • Город:  Санкт-Петербург

30 минут назад, Фердинанд сказал:

думал,что все в курсе о чём идёт речь )

кстати шляпки транзисторов также приклеены к пластмассовому прямоугольнику с выемкой (под диметр шляпки),но их можно отодрать без повреждений (на одном зфото видно,какие они после того как я их "отломил"
+ под некоторыми микросхемами приклеивается преадварительно кусочек стеклоткани
(непонятно с какой целью)

фото этой "смолы-клея" (например между корпусом КМ-конденсатора и платой,пока не удаётся сделать (нужен режим макросьёмки и хорошее солнечное освещение)
......как выглядит один из видов этого клея,можно увидеть на последнем фото (кто-то снял какие-то две детали и клей остался на плате (до того как платы попали мне)






Всё элементарно, помещается то с чего надо снять детали в духовку температура 170 градусов на несколько минут затем достаётся краем платы ёба..ся об пол и собираются детали..

Ссылка на комментарий
Поделиться на другие сайты


  • ID пользователя:  544
  • Группа:  Модераторы
  • Количество тем:  27
  • Тем в день:  0.01
  • Количество контента:  4 226
  • Контент в день:  1.14
  • Репутация:   5 876
  • Дней с нами:  3 708 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  41
  • Устройство:  Android
  • Город:  Астана

3 часа назад, Фердинанд сказал:

выводы я приподниму (при помощи паяльника и шила)- с этим нет проблем, а вот разогреть смолу-клей под корпусом КМ и м/сх при помощи узкого жала  паяльника....не догадался.
Спасибо.,попробую.
.....у ас паяльник со сменными жалами ? или затачивали напильником жало ?

Нет. Стандартный. Мощность 40 ватт, для такой пайки. Менять можно, там винт сверху.

Ссылка на комментарий
Поделиться на другие сайты


  • ID пользователя:  4 764
  • Группа:  Проверенные
  • Количество тем:  17
  • Тем в день:  0.01
  • Количество контента:  915
  • Контент в день:  0.46
  • Репутация:   5 143
  • Дней с нами:  2 002 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  62
  • Устройство:  Windows
  • Город:  МО

Специально купил недорогую паяльную станцию под эти цели.Дулом фена иду постепенно от края платы,между рядами микрух.Размягчается одновременно и припой с одного края одного ряда и другой край другого ряда.Поддеваю ножки сразу все одной стороны у микросхемы одного ряда,и дугой стороны напротив,микросхемы другого ряда.Одновременно размягчается и лак,или клей,чем они там присобачены.Потом по следующему междурядью прохожу,так же ножки все ,другой стороны,на микрухах поддеваю,а лак уже мягкий,и они отлетают.Короче дело быстро идет на потоке.Дым только,но я на ветерке это дело делаю и с перекурами.Не знаю,понятно ли написал.
