23 минуты назад, GAI сказал:

Я тоже считал, что в микросборках волоски из чистого Au? А из чего тогда белые?.Может кто знает.

Разварка обычно осуществляется золотом, алюминием и изредка медью.

Хотя при изучении начинки микросборок у меня иногда возникало стойкое ощущение, что разводка сделана вообще тупо обычной очень тонкой медной луженой проволокой...:kolobok_smile:

  • +1 1
Susloid

Susloid

Опубликовано
  • ID пользователя:  3 358
  • Группа:  Проверенные
  • Количество тем:  30
  • Тем в день:  0.01
  • Количество контента:  4 512
  • Контент в день:  1.47
  • Репутация:   26 593
  • Дней с нами:  3 065 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  37
  • Устройство:  Windows
  • Город:  Москва
Опубликовано

Пьезокерамический полосовой фильтр ПФ1П-1М 1983г:

865772246_1-183(1).thumb.jpg.980f377323bbc03ae0c48a38732832ca.jpg  489983624_1-183(2).thumb.jpg.7c79af043eefe87993735cf7026934f1.jpg



Разбираем.

По теме по сути только немного посеребренки.

132082208_1-1(1).thumb.jpg.1381ea609c5f26d90fa8ec73e2f92d26.jpg  2128087540_1-1(2).thumb.jpg.916d067cf30b6bb13c04f0a5f13da27e.jpg  1823442378_1-1(3).thumb.jpg.b4ea60b62a354c4612506786238ffc95.jpg  189603211_1-1(4).thumb.jpg.5f4c24957ddbb7f97d893f1445fa6978.jpg



Пара немецких микросборок, оказавшихся просто тонкопленочными резисторными матрицами.

Интересно, что подложка выполнена из прозрачного материала, возможно это некое стекло.

IMG_20231222_174057152.thumb.jpg.b260e04467d72ac97d9756799d562624.jpg  Untitled-111.thumb.jpg.c4c917e0b86cb676881a24921e38f913.jpg

  • +1 12
фёдор

фёдор

Опубликовано
  • ID пользователя:  4 955
  • Группа:  Пользователи
  • Количество тем:  13
  • Тем в день:  0.01
  • Количество контента:  5 914
  • Контент в день:  2.64
  • Репутация:   11 051
  • Дней с нами:  2 238 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  64
  • Устройство:  Android
  • Город:  Санкт-Петербург
Опубликовано (изменено)

Усилительный СВЧ модуль на транзисторах М42111-1 производство НПП "Салют" Нижний Новгород.

IMG_20240622_2021433.thumb.jpg.fc882b1c0e1c703cdbbe038062bc0c06.jpgIMG_20240622_2019393.thumb.jpg.0608dd27c537e07712ff86a9808e3870.jpg

П.С. выше точно такой уже показали несколькими постами выше, я в поиске перед тем как запостить искал, но выдало что упоминания  о таком модуле нет на сайте.







Изменено пользователем фёдор
  • +1 10
Susloid

Susloid

Опубликовано
  • ID пользователя:  3 358
  • Группа:  Проверенные
  • Количество тем:  30
  • Тем в день:  0.01
  • Количество контента:  4 512
  • Контент в день:  1.47
  • Репутация:   26 593
  • Дней с нами:  3 065 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  37
  • Устройство:  Windows
  • Город:  Москва
Опубликовано (изменено)

Знакомый занимающийся драгметом прислал фото вскрытых микросборок 265-ой серии, но уже новодельных - 2017 г.

Качество конечно далеко неидеальное, но тут уж увы... :kolobok_smile:

Любопытно, что корпуса вновь с полностью позолоченным дном снаружи и внутри, как было у подобных микросборок изначально в конце 1960-ых - начале 1970-ых.

Соответственно ОСМ265УВ1, УВ3 и КН1:

26512017.thumb.jpg.3dfd3afed4703cc7db42acc12fed1df9.jpg  26532017.thumb.jpg.16d66d0f389eee23bd90556b09c351fb.jpg  26512017.thumb.jpg.a40f8902d6546e7ce11e78a9d0991368.jpg

Изменено пользователем Susloid
  • +1 14
  • Лайк 1
Poplavkov

Poplavkov

Опубликовано
  • ID пользователя:  8 540
  • Группа:  Пользователи
  • Количество тем:  49
  • Тем в день:  0.03
  • Количество контента:  611
  • Контент в день:  0.37
  • Репутация:   4 221
  • Дней с нами:  1 631 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  54
  • Устройство:  iPad
  • Город:  Москва
Опубликовано

2ФНЧ-15

IMG_7670.thumb.JPG.3a6ad49b7ccdc2997eb0ed82a6318406.JPGIMG_7667.JPG.37342ad842e2b35cf0686aeb50efeeca.JPGIMG_7679.JPG.d9edf73a49c70e1504370efd1b7d5293.JPGIMG_7678.JPG.bae00d08abefe00d76a3393035ff2749.JPGIMG_7684.JPG.8bad9ec07aa8ed3a9c8b16e7e71221e2.JPGIMG_7681.thumb.JPG.7a78bffcd4d81a61085d5fa72a49abee.JPGIMG_7687.JPG.9ab1b0f691ede1c9475efb4950c5bedc.JPG

  • +1 20
yandrfisher

yandrfisher

Опубликовано
  • ID пользователя:  2 807
  • Группа:  Проверенные
  • Количество тем:  8
  • Тем в день:  0.00
  • Количество контента:  284
  • Контент в день:  0.08
  • Репутация:   1 661
  • Дней с нами:  3 393 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  46
  • Устройство:  Windows
  • Город:  Курск
Опубликовано

Подскажите как такие вскрыть и стоит ли вообще?

Admin-Radiodetali-Sfera.

Admin-Radiodetali-Sfera.

Опубликовано
  • ID пользователя:  1
  • Группа:  Администраторы
  • Количество тем:  179
  • Тем в день:  0.04
  • Количество контента:  12 922
  • Контент в день:  3.06
  • Репутация:   14 737
  • Дней с нами:  4 220 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  46
  • Устройство:  Windows
  • Город:  г.Феодосия.
Опубликовано
3 часа назад, yandrfisher сказал:

Подскажите как такие вскрыть и стоит ли вообще?

Вскрыть можно серкой растворив пластик или сжечь.

  • +1 3
Ach

Ach

Опубликовано
  • ID пользователя:  4 107
  • Группа:  Пользователи
  • Количество тем:  2
  • Тем в день:  0.00
  • Количество контента:  260
  • Контент в день:  0.09
  • Репутация:   370
  • Дней с нами:  2 777 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  36
  • Устройство:  Windows
  • Город:  Ачинск
Опубликовано
2 часа назад, Admin-Radiodetali-Sfera. сказал:

Вскрыть можно серкой растворив пластик или сжечь.

Picture background

А такую чем лучше смыть?

San4o

San4o

Опубликовано
  • ID пользователя:  19 223
  • Группа:  Пользователи
  • Количество тем:  1
  • Тем в день:  0.00
  • Количество контента:  204
  • Контент в день:  0.26
  • Репутация:   1 592
  • Дней с нами:  800 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  40
  • Устройство:  Windows
  • Город:  г.
Опубликовано

Стало любопытно. вскрыл. photo_2024-03-23_00-03-34.thumb.jpg.07acb7795831b9f51f851a1a267cc8d7.jpgphoto_2024-03-23_00-03-35(4).thumb.jpg.4ec4dfe3a83a6f8bb759d4fff9590b12.jpgphoto_2024-03-23_00-03-35(5).thumb.jpg.273972f09090fb83d0fb3c72a36776a0.jpgphoto_2024-03-23_00-03-35.thumb.jpg.4cfefe8e3fb44632b17c29abdc816dab.jpg

  • +1 11
труба007

труба007

Опубликовано
  • ID пользователя:  4 265
  • Группа:  Пользователи
  • Количество тем:  2
  • Тем в день:  0.00
  • Количество контента:  1 789
  • Контент в день:  0.67
  • Репутация:   7 124
  • Дней с нами:  2 679 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  8
  • Устройство:  Android
  • Город:  Москва
Опубликовано
1 час назад, Ach сказал:

Picture background

А такую чем лучше смыть?

Тут писали что димексидом можно  продаёца в аптеках

  • +1 2
Admin-Radiodetali-Sfera.

Admin-Radiodetali-Sfera.

Опубликовано
  • ID пользователя:  1
  • Группа:  Администраторы
  • Количество тем:  179
  • Тем в день:  0.04
  • Количество контента:  12 922
  • Контент в день:  3.06
  • Репутация:   14 737
  • Дней с нами:  4 220 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  46
  • Устройство:  Windows
  • Город:  г.Феодосия.
Опубликовано
1 час назад, труба007 сказал:

Тут писали что димексидом можно  продаёца в аптеках



Да димексидом , но если есть серка то ей значительно дешевле .

  • +1 3
yandrfisher

yandrfisher

Опубликовано
  • ID пользователя:  2 807
  • Группа:  Проверенные
  • Количество тем:  8
  • Тем в день:  0.00
  • Количество контента:  284
  • Контент в день:  0.08
  • Репутация:   1 661
  • Дней с нами:  3 393 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  46
  • Устройство:  Windows
  • Город:  Курск
Опубликовано
19 часов назад, труба007 сказал:

Тут писали что димексидом можно  продаёца в аптеках

100 грамм димексида обошлось в 194р.
p.s. стоит уточнить, что димексидом растворять на водяной бане

Susloid

Susloid

Опубликовано
  • ID пользователя:  3 358
  • Группа:  Проверенные
  • Количество тем:  30
  • Тем в день:  0.01
  • Количество контента:  4 512
  • Контент в день:  1.47
  • Репутация:   26 593
  • Дней с нами:  3 065 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  37
  • Устройство:  Windows
  • Город:  Москва
Опубликовано

Просто чутка всякого хлама :ag:



Кварцевый полосовой фильтр - ФП2П-323-22.000М-15-8 1981г:

2-323-22.000-15-881(1).thumb.jpg.1b2896ea07cf25d95df989230eaae98f.jpg  2-323-22.000-15-881(2).thumb.jpg.a6926929dc0a51e2727f6175f0b6f428.jpg



Немецкая резисторная матрица на стеклянной подложке - 3365:




Диплексер из японского радиотелефона диапазона 46-49 МГц - DPX-46/49-B10 производства SOSHIN:

DPX-46-49-B10(1).thumb.jpg.456a9b9dd3d552629fffc520c0409965.jpg  DPX-46-49-B10(2).thumb.jpg.15247b755dc98cea5f40de5a6c3f5217.jpg



DPX-46-49-B10(3).thumb.jpg.a805f6e81536189badea0053827e0dda.jpg  DPX-46-49-B10(4).jpg.4ac434b0360cd754c343b9aa482aacef.jpg

  • +1 7
Ach

Ach

Опубликовано
  • ID пользователя:  4 107
  • Группа:  Пользователи
  • Количество тем:  2
  • Тем в день:  0.00
  • Количество контента:  260
  • Контент в день:  0.09
  • Репутация:   370
  • Дней с нами:  2 777 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  36
  • Устройство:  Windows
  • Город:  Ачинск
Опубликовано
В 11.12.2024 в 22:02, Admin-Radiodetali-Sfera. сказал:



Да димексидом , но если есть серка то ей значительно дешевле .

Чем можно эффективно смыть припой  с ПП3 и игл СП3? Лимонкой или чем получше?

Admin-Radiodetali-Sfera.

Admin-Radiodetali-Sfera.

Опубликовано
  • ID пользователя:  1
  • Группа:  Администраторы
  • Количество тем:  179
  • Тем в день:  0.04
  • Количество контента:  12 922
  • Контент в день:  3.06
  • Репутация:   14 737
  • Дней с нами:  4 220 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  46
  • Устройство:  Windows
  • Город:  г.Феодосия.
Опубликовано
25 минут назад, Ach сказал:

Чем можно эффективно смыть припой  с ПП3 и игл СП3? Лимонкой или чем получше?

А чем получше , а что у Вас есть )  Припой с ПП3 или игл СП-э можно и нагревом стряхнуть , у меня покупают механически-чищенные  без скидки .

  • +1 2
valera

valera

Опубликовано
  • ID пользователя:  3 545
  • Группа:  Проверенные
  • Количество тем:  68
  • Тем в день:  0.02
  • Количество контента:  2 577
  • Контент в день:  0.84
  • Репутация:   11 196
  • Дней с нами:  3 050 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  60
  • Устройство:  Windows
  • Город:  На
Опубликовано
38 минут назад, Admin-Radiodetali-Sfera. сказал:

А чем получше , а что у Вас есть )  Припой с ПП3 или игл СП-э можно и нагревом стряхнуть , у меня покупают механически-чищенные  без скидки .

У меня тоже.Феном погрел и стряхнул с конца.

Admin-Radiodetali-Sfera.

Admin-Radiodetali-Sfera.

Опубликовано
  • ID пользователя:  1
  • Группа:  Администраторы
  • Количество тем:  179
  • Тем в день:  0.04
  • Количество контента:  12 922
  • Контент в день:  3.06
  • Репутация:   14 737
  • Дней с нами:  4 220 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  46
  • Устройство:  Windows
  • Город:  г.Феодосия.
Опубликовано
3 минуты назад, valera сказал:

У меня тоже.Феном погрел и стряхнул с конца.



Сковородки с ПП3 всегда нагревом стряхиваю припой ,  иглы-СПэшек иногда заморачиваюсь проварив в солянке . Я пьезо-горелкой нагреваю .

  • +1 2
Ach

Ach

Опубликовано
  • ID пользователя:  4 107
  • Группа:  Пользователи
  • Количество тем:  2
  • Тем в день:  0.00
  • Количество контента:  260
  • Контент в день:  0.09
  • Репутация:   370
  • Дней с нами:  2 777 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  36
  • Устройство:  Windows
  • Город:  Ачинск
Опубликовано

image.thumb.jpeg.b76a488af547f9e8761372c087c35e99.jpegimage.thumb.jpeg.35dbae31e68315697c22b47f5e1309d7.jpeg

  • +1 8
Ach

Ach

Опубликовано
  • ID пользователя:  4 107
  • Группа:  Пользователи
  • Количество тем:  2
  • Тем в день:  0.00
  • Количество контента:  260
  • Контент в день:  0.09
  • Репутация:   370
  • Дней с нами:  2 777 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  36
  • Устройство:  Windows
  • Город:  Ачинск
Опубликовано

image.thumb.jpeg.1237ead3af932d9bc37dd879da18d602.jpegimage.thumb.jpeg.96e97887e7a70d434dc61e03f4732876.jpeg

  • +1 7
  • ХаХа 1
Ach

Ach

Опубликовано
  • ID пользователя:  4 107
  • Группа:  Пользователи
  • Количество тем:  2
  • Тем в день:  0.00
  • Количество контента:  260
  • Контент в день:  0.09
  • Репутация:   370
  • Дней с нами:  2 777 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  36
  • Устройство:  Windows
  • Город:  Ачинск
Опубликовано


  • +1 7
Susloid

Susloid

Опубликовано
  • ID пользователя:  3 358
  • Группа:  Проверенные
  • Количество тем:  30
  • Тем в день:  0.01
  • Количество контента:  4 512
  • Контент в день:  1.47
  • Репутация:   26 593
  • Дней с нами:  3 065 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  37
  • Устройство:  Windows
  • Город:  Москва
Опубликовано

@Ach , указывайте пожалуйста в сообщениях тип выкладываемых микросборок, чтобы можно было потом в поиске по форуму их находить.

  • +1 3
Susloid

Susloid

Опубликовано
  • ID пользователя:  3 358
  • Группа:  Проверенные
  • Количество тем:  30
  • Тем в день:  0.01
  • Количество контента:  4 512
  • Контент в день:  1.47
  • Репутация:   26 593
  • Дней с нами:  3 065 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  37
  • Устройство:  Windows
  • Город:  Москва
Опубликовано

КЕМ009 1990г:




М013КТ1 1987г:


  • +1 15
серега к

серега к

Опубликовано
  • ID пользователя:  4 426
  • Группа:  Пользователи
  • Количество тем:  1
  • Тем в день:  0.00
  • Количество контента:  56
  • Контент в день:  0.02
  • Репутация:   147
  • Дней с нами:  2 585 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  55
  • Устройство:  Windows
  • Город:  Новгородская
Опубликовано
В 04.01.2020 в 00:28, Susloid сказал:

МС-66В 1994г:


Такую гибридку выпаял из платы управления микроволновки Электроника.Только номер был 730.Ваше фото есть на 155ла3.Только они не знают откуда она.

lllyxapm

lllyxapm

Опубликовано
  • ID пользователя:  22 213
  • Группа:  Пользователи
  • Количество тем:  0
  • Тем в день:  0
  • Количество контента:  1
  • Контент в день:  0.20
  • Репутация:   12
  • Дней с нами:  5 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:
  • Устройство:  Windows
  • Город:  У
Опубликовано

26АП14 b 24АП13  1984 года.





  • +1 12
Nikon0112

Nikon0112

Опубликовано
  • ID пользователя:  3 603
  • Группа:  Пользователи
  • Количество тем:  0
  • Тем в день:  0
  • Количество контента:  193
  • Контент в день:  0.06
  • Репутация:   1 395
  • Дней с нами:  3 035 Days
  • On/Off:  Offline
  • Последнее посещение:
  • Age:  49
  • Устройство:  Android
  • Город:  Москва
Опубликовано

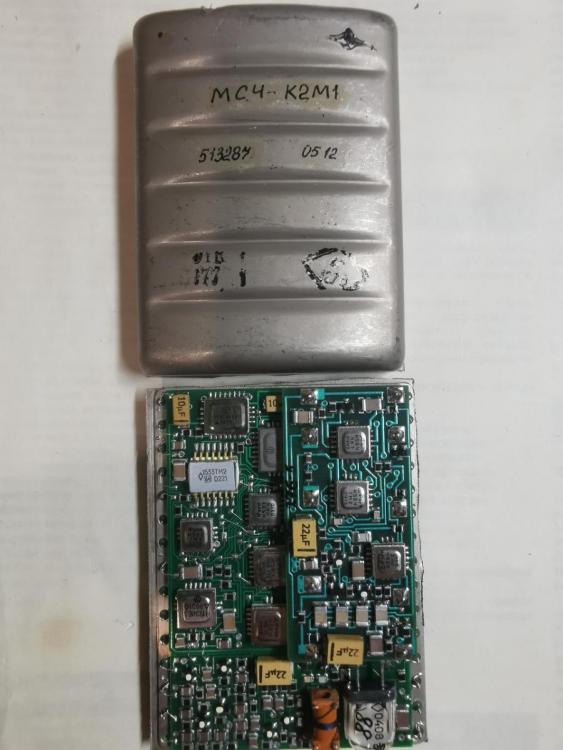

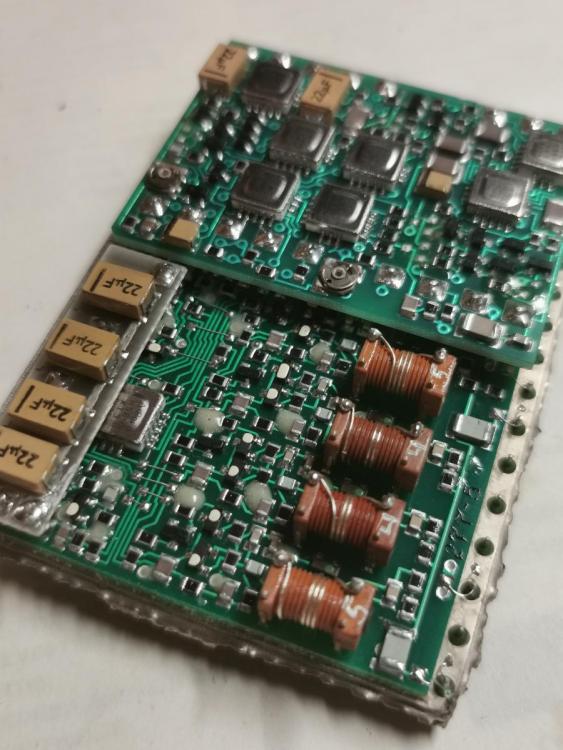

Вечер добрый. Попались микросборки, в инете не нашёл, в музее по микросборкам тоже ничего не нашел. Или не так искал. Симпатишные. Не маленькие - 80 на 60 мм. IMG_20250423_220939.thumb.jpg.15ac90c4c4bd427f137c668470c9b853.jpgIMG_20250423_221048.thumb.jpg.b30803c118e3f8403e71ba8cc0a25ea1.jpgIMG_20250423_221149.thumb.jpg.7f622c5fe7bba77daadad53c27fec6bc.jpgIMG_20250423_221222.thumb.jpg.a666f385e3e2797599623f40918e04b7.jpg

  • +1 11
  • Лайк 2

Для публикации сообщений создайте учётную запись или авторизуйтесь

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйте новый аккаунт в нашем сообществе. Это очень просто!

Регистрация нового пользователя

Войти

Уже есть аккаунт? Войти в систему.

Войти
 Поделиться
Перейти к списку тем
×
×
  • Создать...
Правила форума!
