Помощь в опознании радиодеталей

[eugene_ivanoff]

Приветствую всех. Подскажите кто может, что это за радио элемент? Сам уже всю голову сломал и интернет не находит ничего внятного.

Радио элемент имеет маркировку: (ST 7K221) - если я правильно её разглядел...

Как понял по маркировке этот радио элемент произвели на ST Microelectronics, пытался на их сайте гуглить, ничего похожего не смог найти.

Сама плата это переходник от шлейфа на HDMI.
Через этот радио элемент (8 pin) идёт сигнал на отдельный провод, который уходит так же на дисплей, в гнездо PWM.

Используется для подключения дисплея у 3D принтера: Picaso Designer XL Pro S2.

Цель поиска микроэлемента: он сгорел, хочу заменить на подходящий.

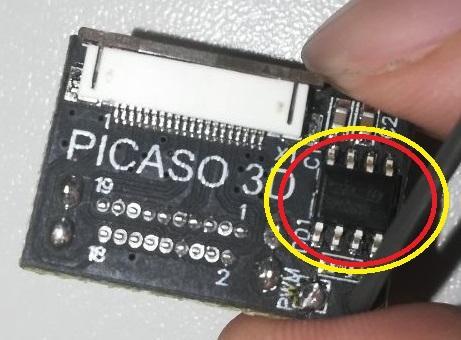

Радио элемент, который пытаюсь опознать:

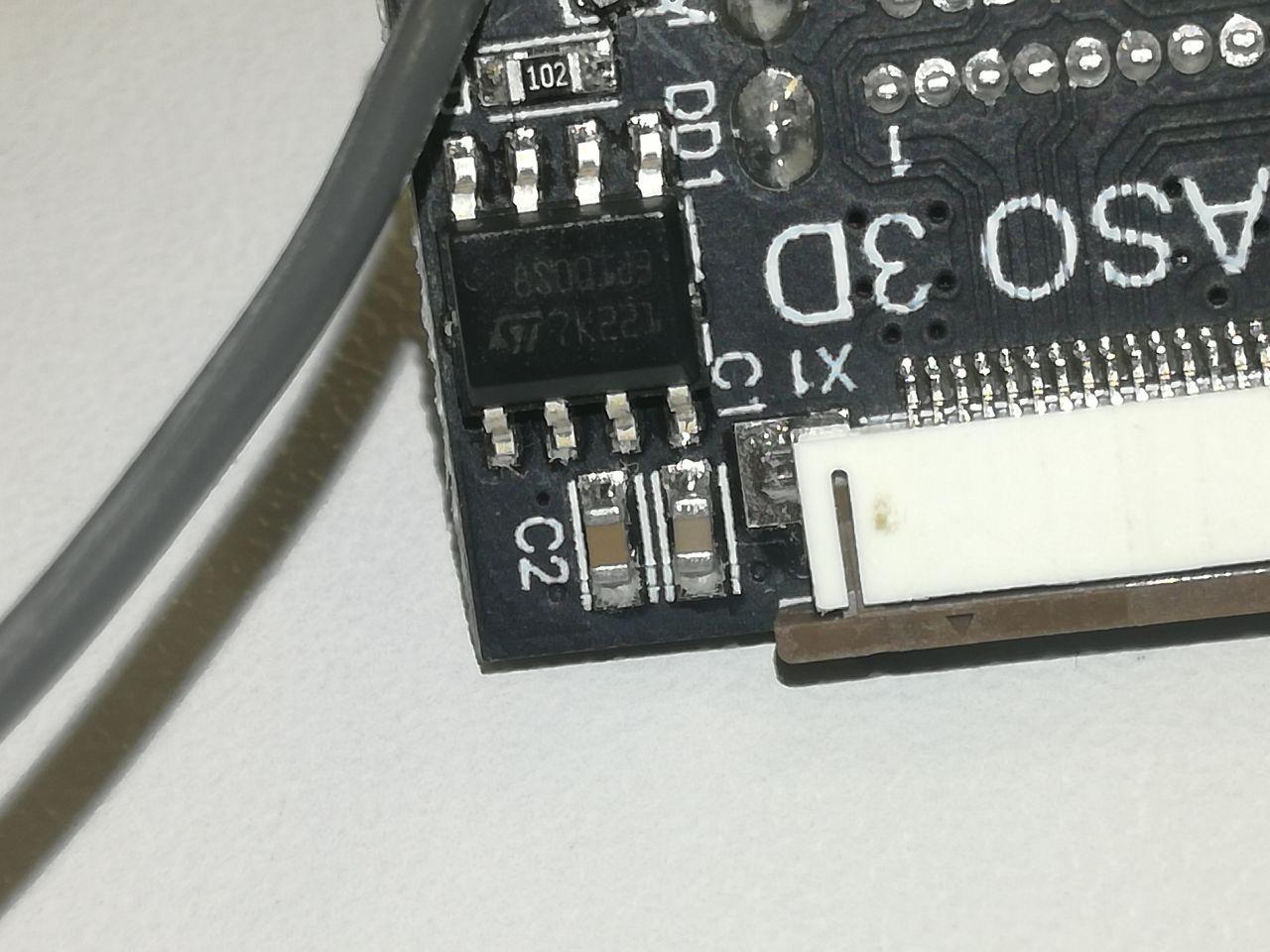

На этом фото видно маркировку, лучше не сфоткать:

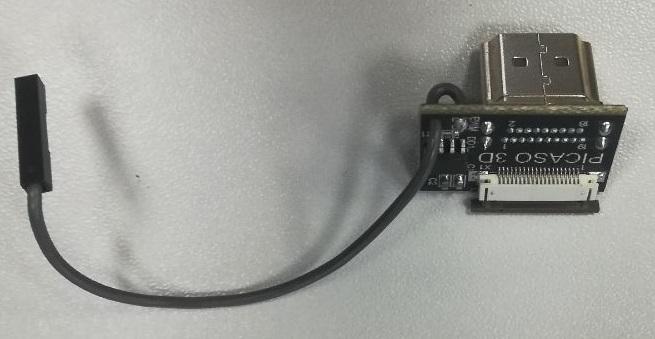

Общий вид платы:

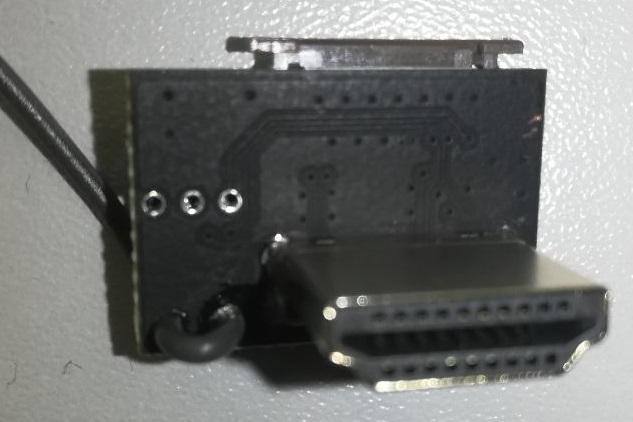

Вид позади:

Изменено 13 часов назад пользователем eugene_ivanoff

[gladium]

1 час назад, brakoman сказал:

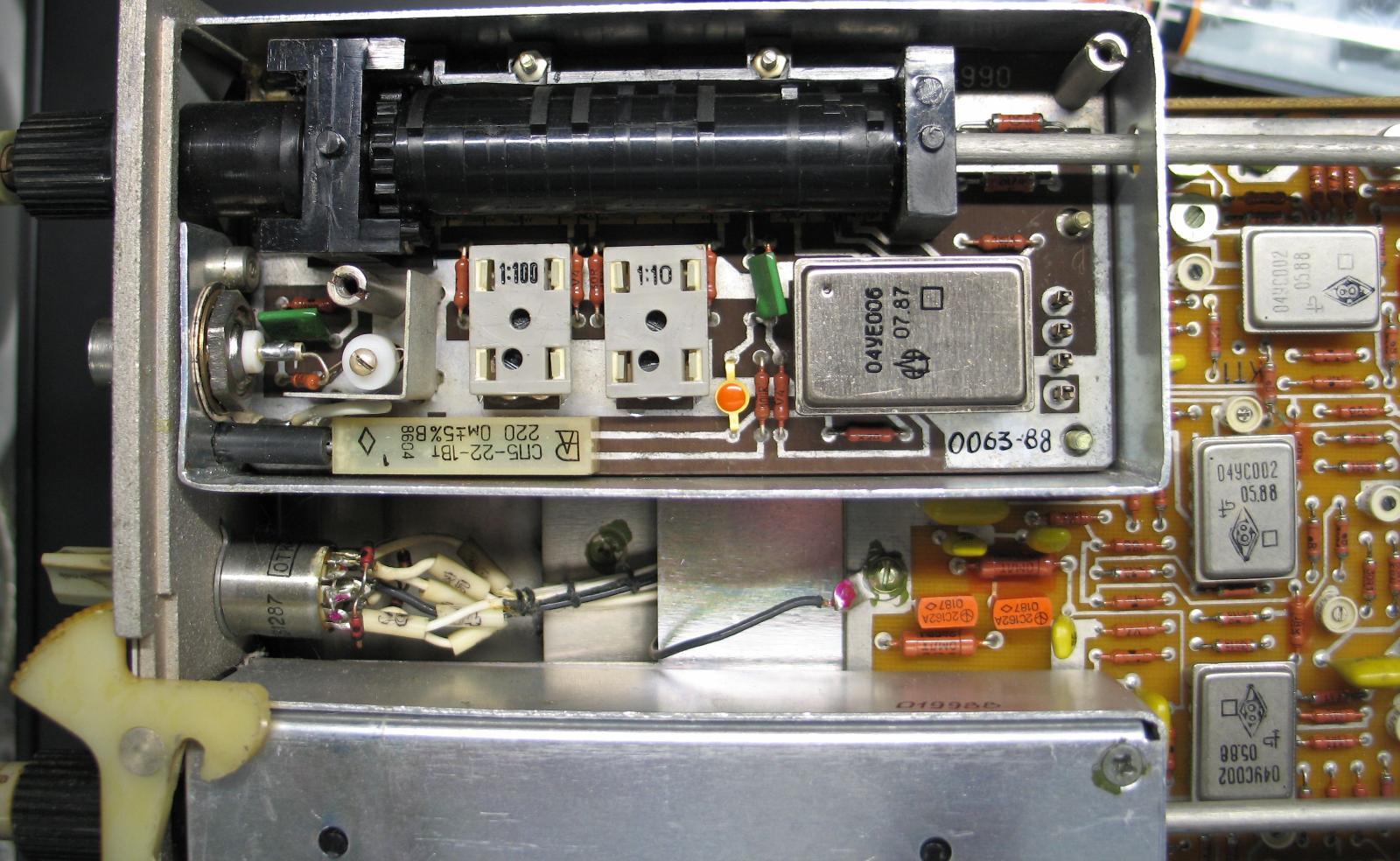

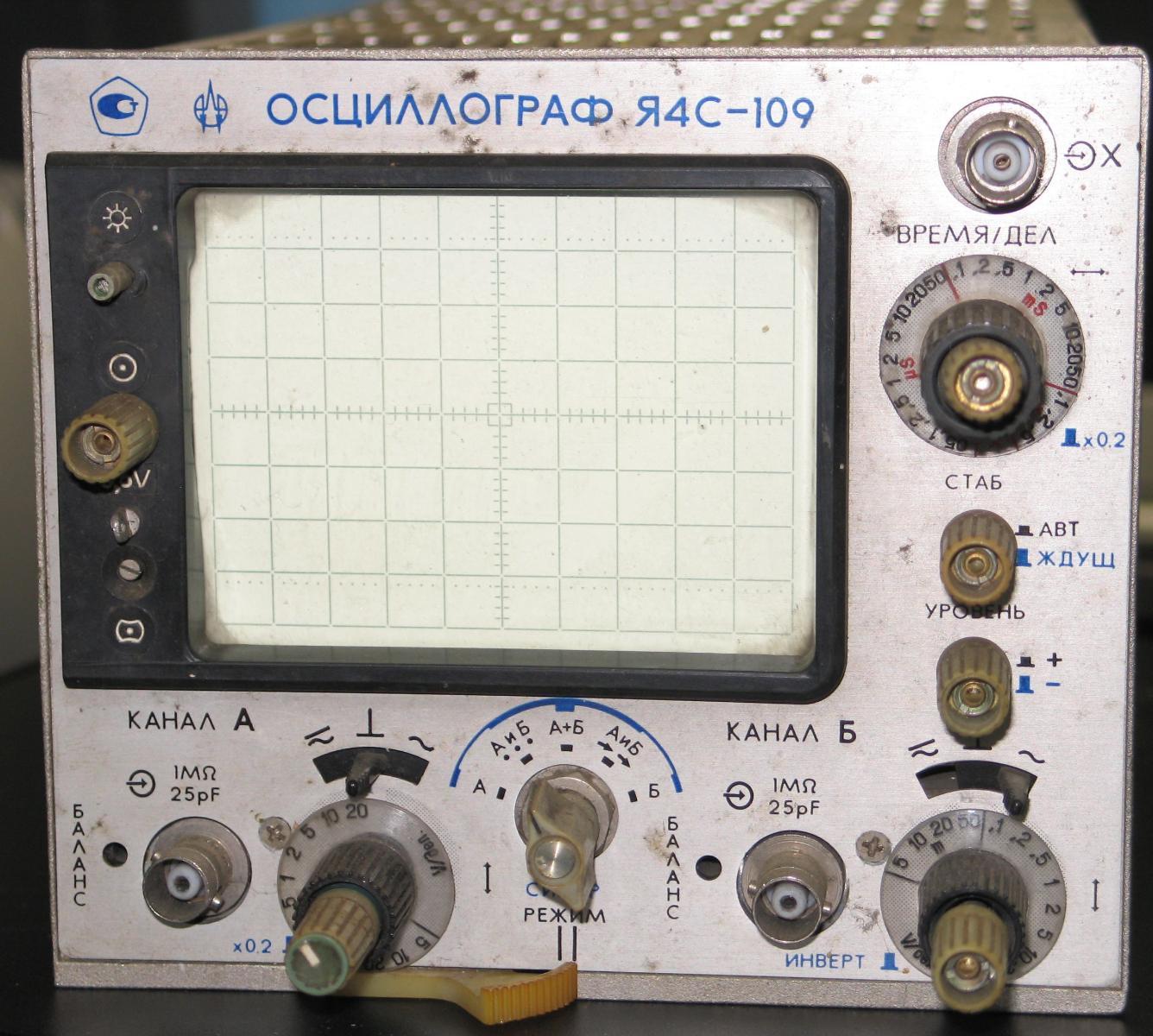

Добрый вечер,а не подскажете тип переключателя в этом осциллографе,уж не пр2-5 ли?)

Вечер добрый, в моих записях записано, что в Я4С-109 есть переключатель ПР2 - 1 шт.

А вот ПР2-5 или ПР2-2 - мне не ведомо

[kt608]

12 минут назад, gladium сказал:

Вечер добрый, в моих записях записано, что в Я4С-109 есть переключатель ПР2 - 1 шт.

А вот ПР2-5 или ПР2-2 - мне не ведомо



ПР2-5.





[Toxa]

11 минут назад, eugene_ivanoff сказал:

Приветствую всех. Подскажите кто может, что это за радио элемент? Сам уже всю голову сломал и интернет не находит ничего внятного.

Радио элемент имеет маркировку: (ST 7K221) - если я правильно её разглядел...

Как понял по маркировке этот радио элемент произвели на ST Microelectronics, пытался на их сайте гуглить, ничего похожего не смог найти.

Сама плата это переходник от шлейфа на HDMI.
Через этот радио элемент (8 pin) идёт сигнал на отдельный провод, который уходит так же на дисплей, в гнездо PWM.

Используется для подключения дисплея у 3D принтера: Picaso Designer XL Pro S2.

Цель поиска микроэлемента: он сгорел, хочу заменить на подходящий.



На этом фото видно маркировку, лучше не сфоткать:



Доброе время суток всем!

Маркировка данного микроконтроллера первая строка. Это программируемый микроконтроллер в данном случае для управления синхросигналами. Просто так заменить не получиться, нужно шить.

stm8s001j3.pdf
